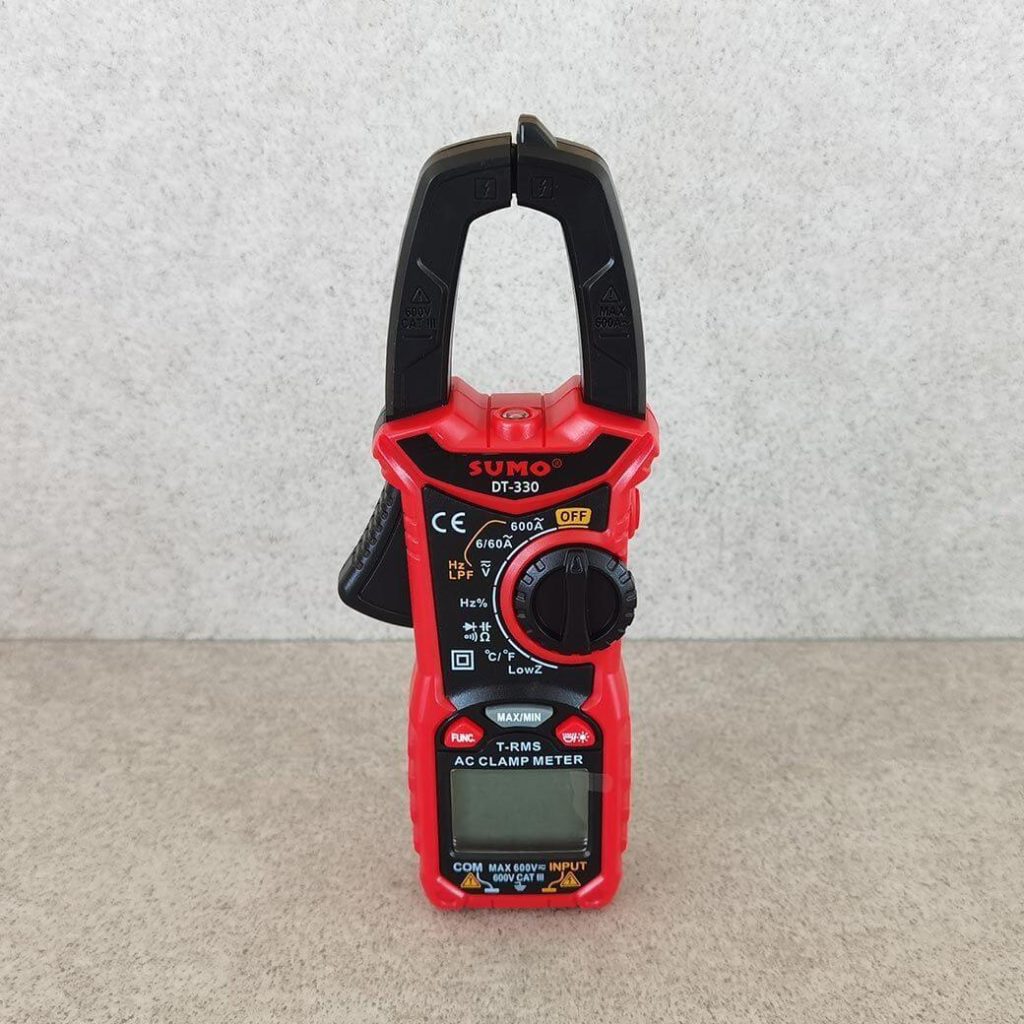

แคลมป์มิเตอร์ รุ่น DT-330 SUMO

รายละเอียดเพิ่มเติม

แคลมป์มิเตอร์

แคลมป์มิเตอร์ รุ่น DT-330

Clamp Meter DT-330 SUMO

รายละเอียด แคลมป์มิเตอร์

• แคลมป์มิเตอร์ มีมาตรฐานความปลอดภัย EN61010-1-2-030 , EN61010-2-033, EN61326-1, CAT IV 600V

• วัดแรงดันไฟฟ้ากระแสตรง (DC Voltage)ได้ตั้งแต่ 600mV-600V

• วัดแรงดันไฟฟ้ากระแสสลับ (AC Voltage) ได้สูงสุด 600V

• วัดไฟฟ้ากระแสสลับ (AC Current) ได้ตั้งแต่ 6A,60A,600A

• วัดแรงต้านทาน (Resistance) ได้สูงสุด 60MΩ

• ฟังก์ชั่นเช็คไดโอด (Diode test) กับความต่อเนื่อง (Continuity)

• วัดความจุ (Capacitor) ได้สูงสุด 100mF

• วัดความถี่ (Frequency) ได้สูงสุด 10MHz

• วัดอุณหภูมิ (Temperature) -40ºC~1000ºC , -40ºF~1832ºF

• วัดความต้านทานรวม (Low impedance)

• ฟังก์ชั่นแบ็คไลท์ (Back light) และ ไฟฉาย (Flashlight) เหมาะสำหรับการใช้งานในที่มืด

• ฟังก์ชั่นเก็บข้อมูล (Data Hold) และง่ายต่อการอ่านผลการวัด

• ฟังก์ชั่น NVC (Non-contact voltage) เป็นการวัดแบบไม่ต้องสัมผัส ใช้เวลาที่เจอชนวนหนาๆแล้ว test leads ไม่สามารถวัดค่าได้ ให้ใช้ตรงแคลมป์จ่อเข้ากับสายไฟ เพื่อวัดค่า

• ระบบ True RMS ซึ่งสามารถวัดค่าได้ทุกสัญญาณคลื่นไฟฟ้ามีความแม่นยำในการวัดสูง

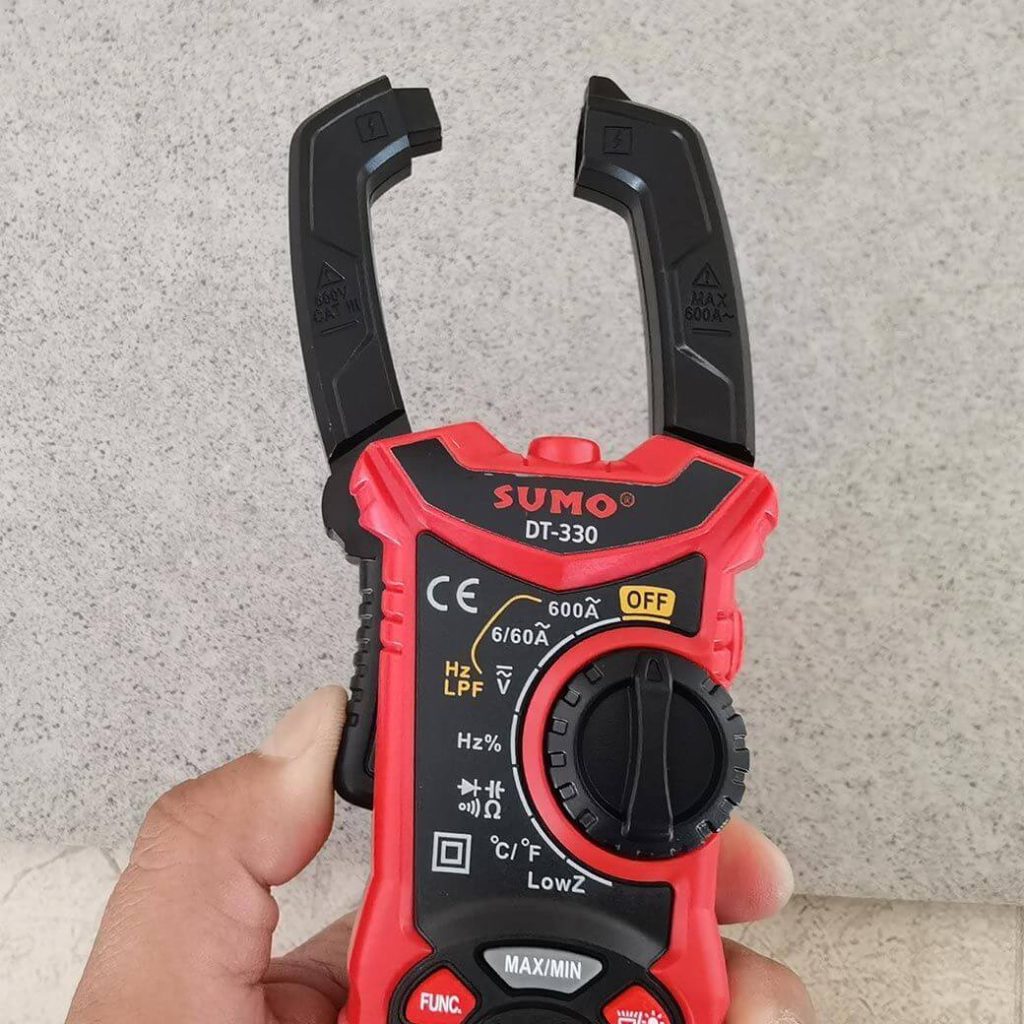

ลักษณะการใช้งาน แคลมป์มิเตอร์ (Function)

(AC Voltage) โวลด์แรงดันไฟฟ้ากระแสสลับ วัดได้สูงสุด 600V

(DC Voltage) โวลด์แรงดันไฟฟ้ากระแสตรง วัดได้ตั้งแต่ 600mV-600V

(AC Current) วัดกระแสไฟฟ้า 6A , 60A , 600A เมื่อผลการวัดมากกว่า 1A ไฟพื้นหลังสีส้มจะสว่างขึ้น



(Continuity) วัดค่าความต่อเนื่อง แตะหัววัดกับวงจรที่วัดได้ของวงจรที่วัดได้หรือความต้านทาน

หากความต้านทานหรือวงจรของความต้านทานที่วัดได้น้อยกว่า 30Ωเสียงกริ่งจะดังขึ้นและไฟสีส้มจะสว่างขึ้น

(Capacitance) วัดความจุ ได้ตั้งแต่ 10nF-100mF เมื่อวัดความจุมากกว่า 100uF จะใช้เวลานานในการวัดอย่างแม่นยำ



(Resistance) วัดแรงต้านทาน ได้ตั้งแต่ 600Ω-60MΩ

เมื่อวัดความต้านทานบนวงจรการอ่านอาจได้รับผลกระทบจากวงจรอื่น

วัดความต้านทานรวม Low impedance หรือ LowZ

วัดความถี่ Frequency/duty measurement ได้ตั้งแต่ 10Hz-10MHz



วัดอุณหภูมิ Temperature (ºC/ºF) -40ºC~1000ºC -40ºF~1832ºF

คำเตือน (Warning)

• เมื่อวัดอุณหภูมิด้วยเทอร์โมคัปเปิลหัววัดของเทอร์โมคัปเปิลจะสัมผัสกับวัตถุที่มีประจุไฟฟ้าไม่ได้มิฉะนั้นอาจทำให้เครื่องมือเสียหายและอาจเกิดไฟฟ้าช็อตหรือได้รับบาดเจ็บ

NCV (Non-contact AC Voltage Detection) การวัดแบบไม่ต้องสัมผัส

วิธีใช้ (How to use)

• กดปุ่มด้านข้างตัวเครื่อง ค้างไว้ 2 วินาที

• เมื่อตรวจจับสัญญาณของสนามแม่เหล็กไฟฟ้าอ่อน  “— L” ปรากฏขึ้นและมีเสียงบี๊บช้าๆ

• เมื่อตรวจจับสัญญาณของสนามแม่เหล็กไฟฟ้าแรงสูง “ — H” จะปรากฏขึ้นและจะส่งเสียงบี๊บอย่างรวดเร็ว

การดูแลรักษา (Maintenance)

• การบำรุงรักษาและการบริการของเครื่องมือนี้ต้องดำเนินการโดยเจ้าหน้าที่ซ่อมบำรุงที่มีคุณสมบัติเชี่ยวชาญหรือแผนกซ่อมบำรุง

• ใช้ผ้าเปียกหรือผงซักฟอกอ่อน ๆ ทำความสะอาดเป็นประจำ อย่าใช้สารกัดกร่อนหรือตัวทำละลาย เช็ดหน้าสัมผัสในซ็อกเก็ตด้วยสำลีสะอาดที่แช่ในแอลกอฮอล์

คำเตือน (Warning)

• ห้ามจับตัวหนีบระหว่างการใช้งาน

• ห้ามใช้หนีบสายไฟพร้อมกัน 2 เส้น
• ห้ามหนีบลวดระหว่างขากรรไกร
• ห้ามวัดกระแสไฟฟ้าสูงเกิน 600V
