อนาล็อกมัลติมิเตอร์

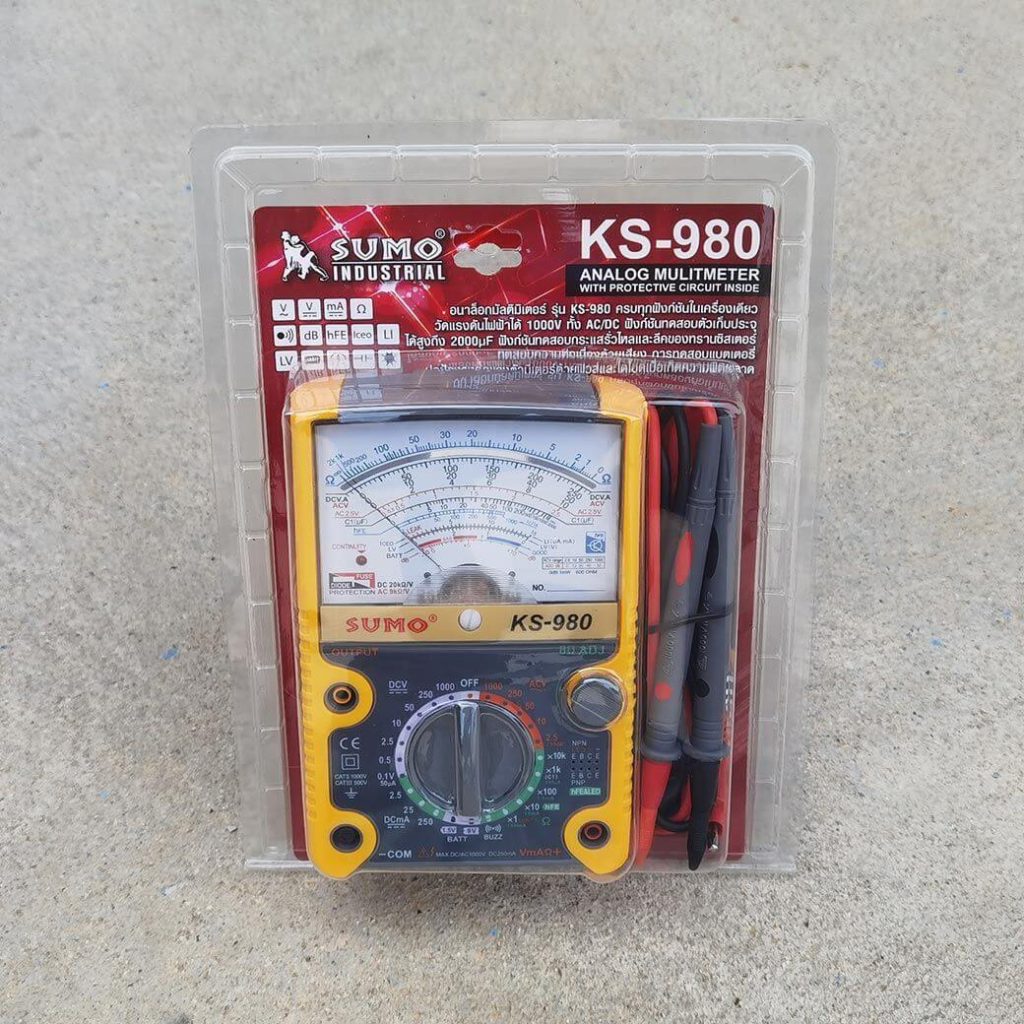

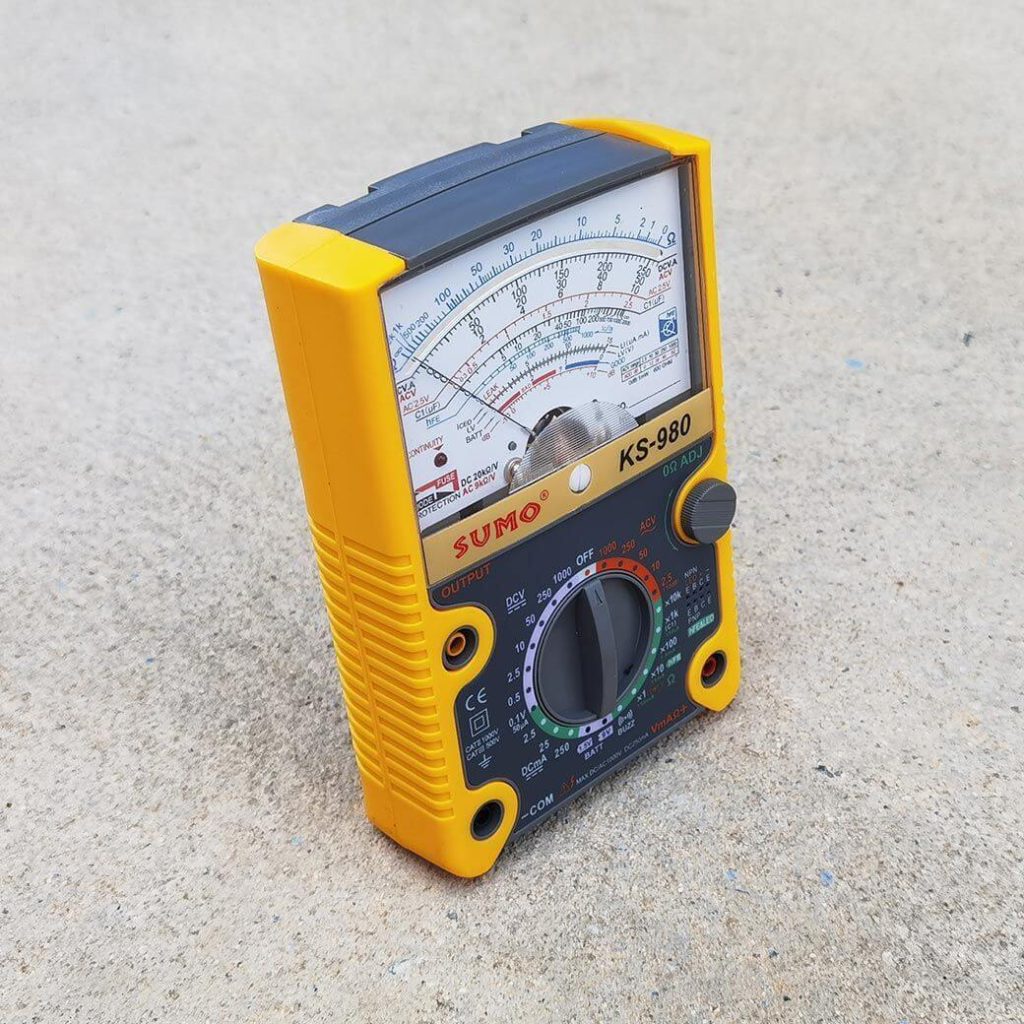

อนาล็อกมัลติมิเตอร์ รุ่น KS-980 SUMO

Analog Multimeter KS-980 SUMO

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

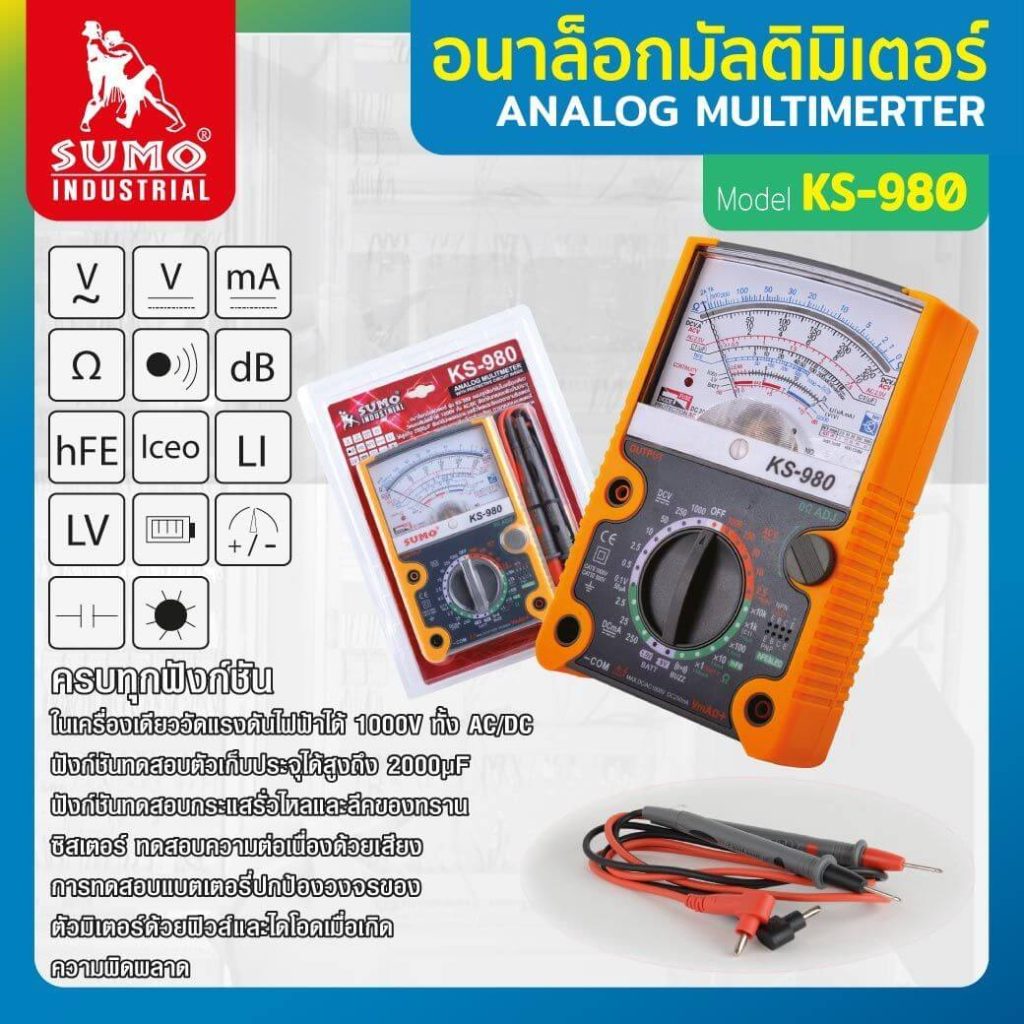

คุณสมบัติ

  • อนาล็อกมัลติมิเตอร์ รุ่น KS-980 ครบทุกฟังก์ชันในเครื่องเดียว
  • วัดแรงดันไฟฟ้าได้ 1000V ทั้ง AC/DC
  • ฟังก์ชันทดสอบตัวเก็บประจุได้สูงถึง 2000µµF
  • ฟังก์ชันทดสอบกระแสรั่วไหลและลีคของทรานซิสเตอร์
  • ทดสอบความต่อเนื่องด้วยเสียง
  • การทดสอบแบตเตอรี่ปกป้องวงจรของตัวมิเตอร์ด้วยฟิวส์และไดโอดเมื่อเกิดความผิดพลาด

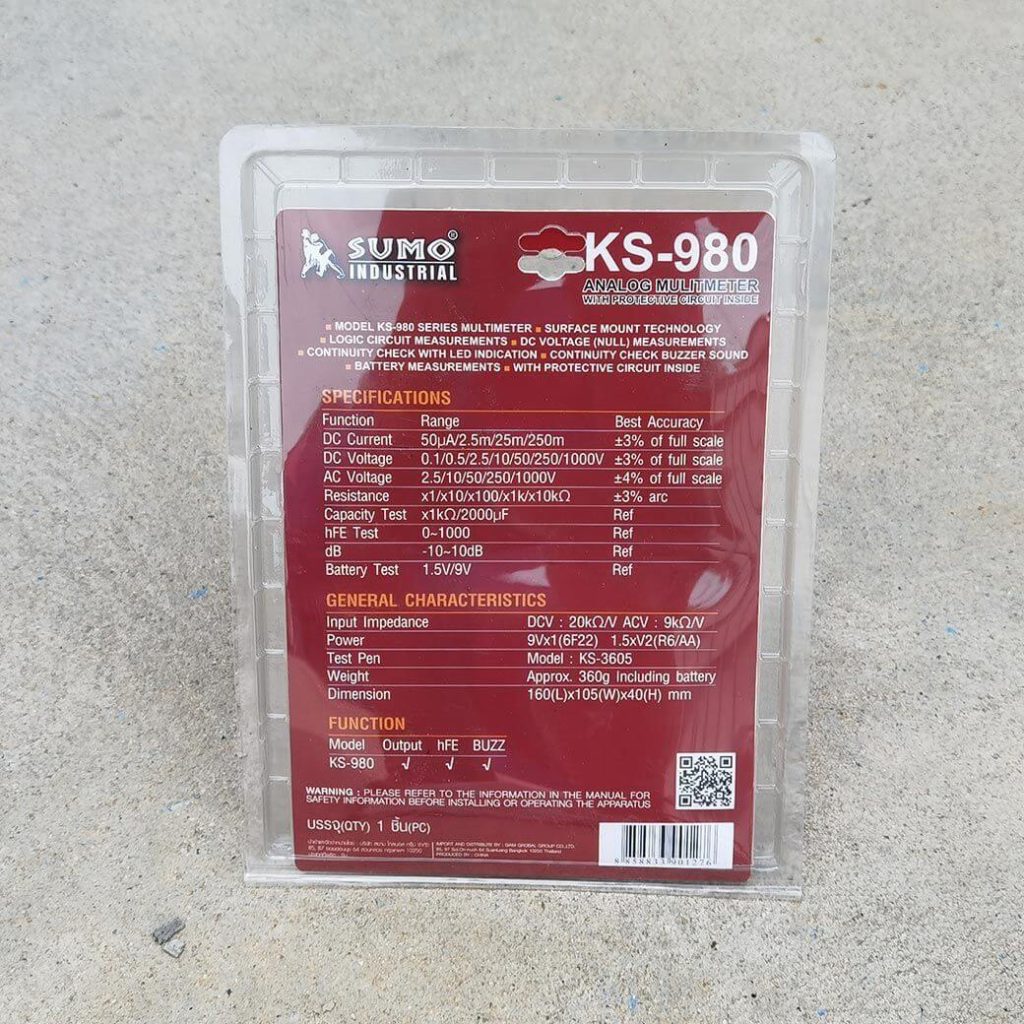

รายละเอียด (SPECIFICATIONS)

Function

Range

Best Accuracy

DC Current

50µA/2.5mA/25mA/250mA

±3% of full scale

DC Voltage

0.1/0.5/2.5/10/50/250/1000V

±3% of full scale

AC Volrage

10/50/250/1000V

±4% of full scale

Resistance

x1/x10/x100/x1k/x10kΩ

±3% arc

Capacity Test

x1kΩ/2000µF

Ref

hFE Test

0~1000

Ref

dB

-10~10dB

Ref

Battery Test

1.5V/9V

Ref

GENEAL CHARACTERISTICS



Input impedance

DCV : 20kΩ/V ACV : 9kΩ/V

Power

9Vx1(6F22) 1.5Vx2(R6/AA)

Test pen

Model : KS-3605

Weight

Approx. 360g Including battery

Dimension

160 (L) x105 (W) x 40 (H) mm

การใช้ มัลติมิเตอร์แบบอนาล็อก การวัดกระแสไฟฟ้ากระแสตรง

  • เลือกตําแหน่งที่ต้องการวัดกระแสไฟฟ้า และตรวจสอบทิศทางการไหลของกระแสไฟฟ้า
  • เสียบสายวัดมิเตอร์สีดําที่ขั้วลบ (- COM) และสายวัดสีแดงที่ขั้วบวก (+) เข้ากับมัลติมิเตอร์
  • ตั้งช่วงการวัดที่เหมาะสม ในกรณีที่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดให้สูงกว่าค่ากระแสที่ทราบ แต่ในกรณีที่ไม่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดที่สูงๆ (0-0.25A) ไว้ก่อน แล้วค่อยปรับช่วงการวัดใหม่ ก่อนปรับช่วงการวัดใหม่ต้องเอาสายวัดออกจากวงจรทุกครั้ง และต้องแน่ใจว่าค่าที่จะวัดได้นั้นมีค่าไม่เกินช่วงการวัดที่ปรับตั้งใหม่
    อนาล็อกมัลติมิเตอร์ STINTERTRADE

    อนาล็อกมัลติมิเตอร์ STINTERTRADE



    • นําสายวัดมิเตอร์ไปต่อแทรกหรือต่อแบบอนุกรม โดยใช้หัววัดแตะบริเวณที่ต้องการวัด และต้องให้กระแสไฟฟ้าไหลเข้าทางขั้วบวกของมัลติมิเตอร์ หากเข็มวัดตีเกินสเกลต้องรีบเอาสายวัดมิเตอร์ออกจากวงจรทันที แล้วเลือกช่วงการวัดที่สูงขึ้นจากนั้นทําการวัดค่าใหม่
    • อ่านค่ากระแสไฟฟ้าที่ไหลในวงจร ซึ่งการอ่านต้องสัมพันธ์กับช่วงที่ตั้งไว้
      อนาล็อกมัลติมิเตอร์ STINTERTRADE

      อนาล็อกมัลติมิเตอร์ STINTERTRADE

      การวัดความต่างศักย์ไฟฟ้ากระแสสลับ

      • การวัดความต่างศักย์ไฟฟ้ากระแสสลับ ไม่จําเป็นต้องให้กระแสไฟฟ้าไหลผ่านทางขั้วบวกเหมือนไฟฟ้ากระแสตรง เพราะไฟฟ้ากระแสสลับไม่มีขั้วตายตัว ขั้วแรงดันจะสลับไปสลับมาตลอดเวลา กล่าวคือสามารถต่อโดยให้สายวัดเส้นใดอยู่ข้างใดก็ได้ แต่วิธีวัดค่ายังใช้หลักการเดียวกันกับโวลต์มิเตอร์กระแสตรงก่อนที่จะนํามัลติมิเตอร์ไปวัดค่า ต้องทําการปรับมัลติมิเตอร์ให้เป็นโวลท์มิเตอร์กระแสสลับก่อน
      • จากนั้นเลือกช่วงการวัดให้เหมาะสม โดยหมุนสวิทช์บนตัวมิเตอร์ ไปที่ตําแหน่งช่วงการวัดความต่างศักย์ไฟฟ้ากระแสตรง (ACV) (หมายเลขอ้างอิง 10) ซึ่งมี 4 ช่วงการวัดคือ 0-10V, 0-50V, 0-250V, 0-1000V

        อนาล็อกมัลติมิเตอร์ STINTERTRADE

        อนาล็อกมัลติมิเตอร์ STINTERTRADE

      คำเตือน (Warning)

      • โปรดอ่านข้อมูลในคู่มือสำหรับข้อมูลด้านความปลอดภัยก่อนติดตั้งหรือใช้งาน
      • Please refer to the information in the manual for safety information before installing or operating the apparetus
