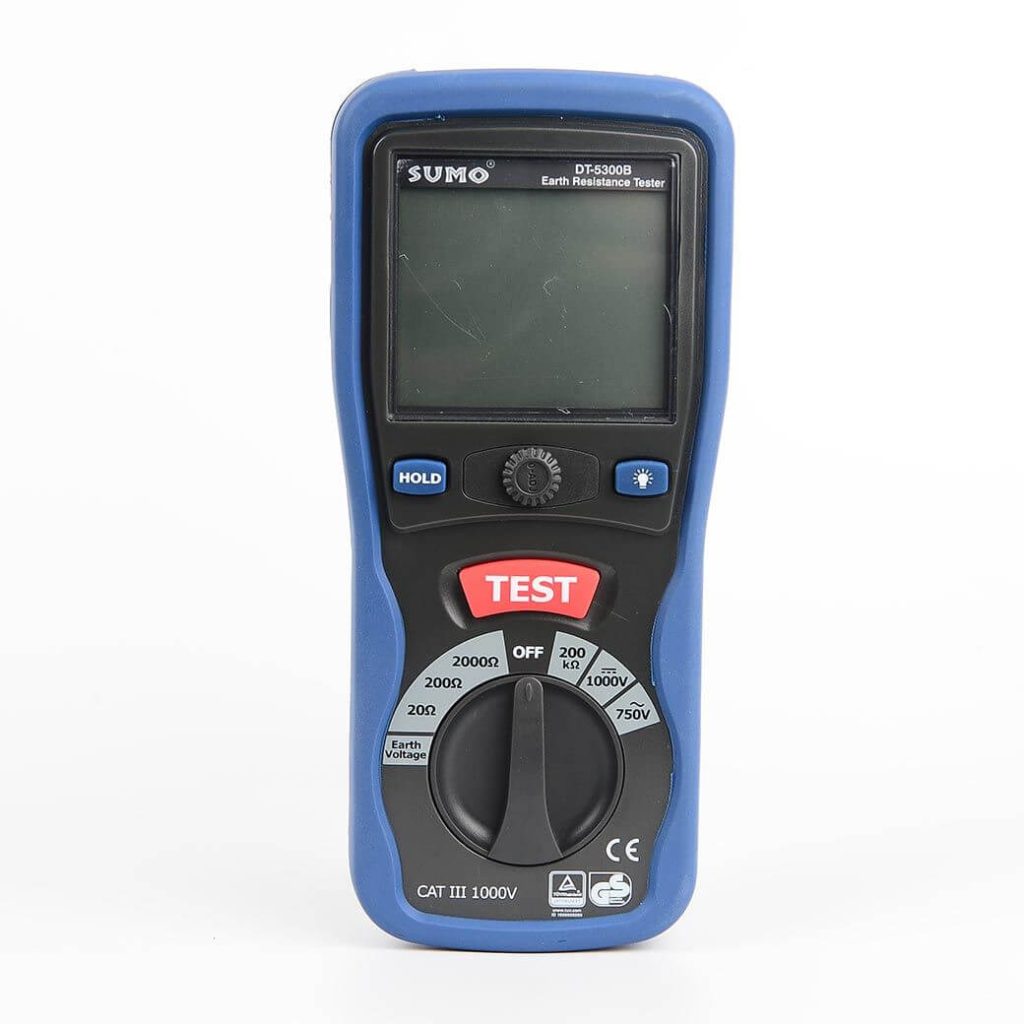

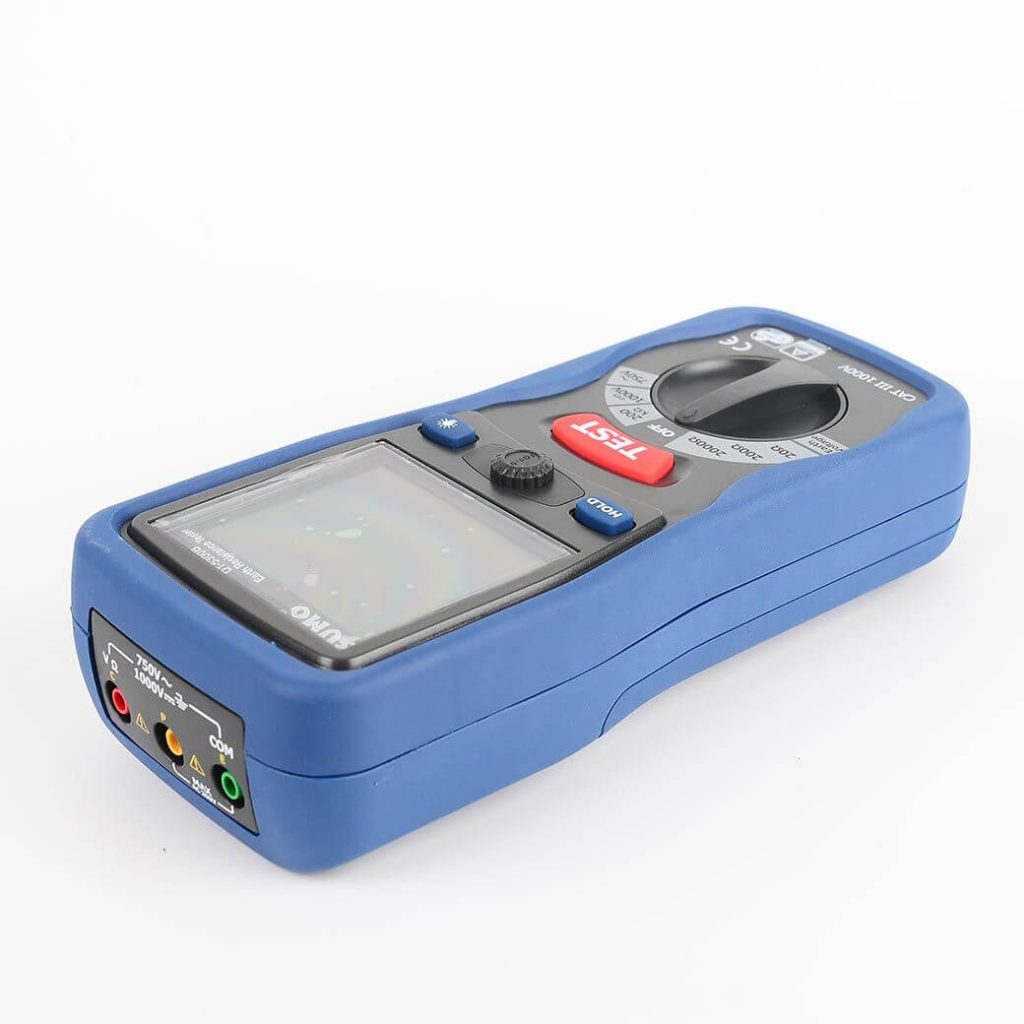

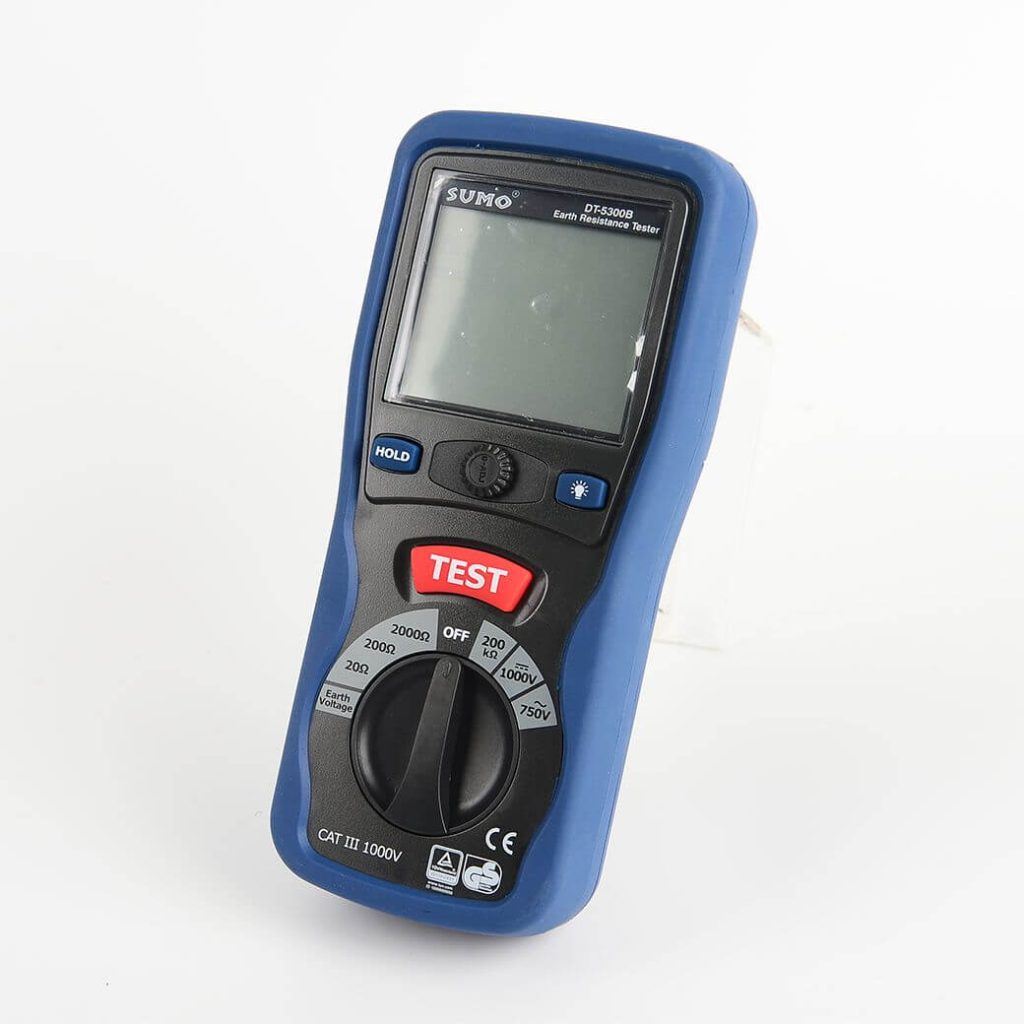

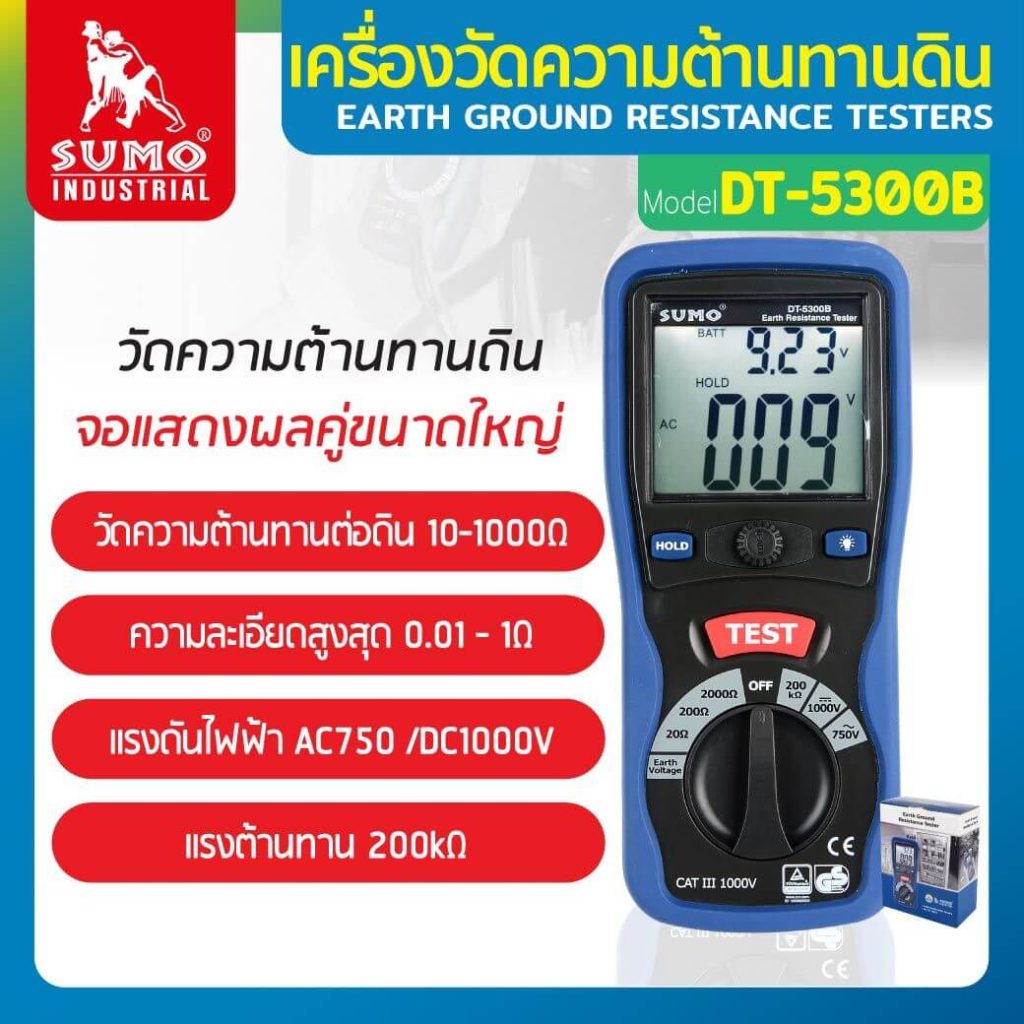

เครื่องวัดความต้านทานดิน (เทสต์กราวน์) รุ่น DT-5300B SUMO

Earth Ground Resistance Tester Model DT-5300B SUMO

เครื่องวัดความต้านทานดิน STINTERTRADE

เครื่องวัดความต้านทานดิน STINTERTRADE

เครื่องวัดความต้านทานดิน

  • เป็นเครื่องมือที่แทนที่เครื่องทดสอบประเภทเครื่องกำเนิดมือแบบเดิมโดยตรงถูกออกแบบมาสำหรับการวัดความต้านทานของดินที่ใช้ในอุปกรณ์ไฟฟ้า เช่นเดียวกับการวัดความต้านทานของดินสามารถใช้วัดค่าความต้านทานปกติและของเหลวต่ำอื่นๆ นอกจากนี้ยังสามารถใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับแรงดันไฟฟ้ากระแสตรงและความต้านทานเครื่องนี้มีแอพพลิเคชั่นมากมายสำหรับการทดสอบการติดตั้งสายดินในอุตสาหกรรมที่ใช้พลังงานเครือข่ายโทรคมนาคมและระบบดึงไฟฟ้า เป็นต้น

Earth Ground Resistance Testers

  • Electronic Digital Earth Resistance Tester is direct replacement of the conventional hand generator type tester. It is designed for measurement of the resistance of earthing used in the electrical equipment as well as for measurement of ground resistivity. It can be used for measurements of the other low regular and liquid resistances. It can also be used for measurement of voltage AC, voltage DC and resistance.This instrument has wide application for testing earthing installation in power based industries, telecommunication networks and electrical traction systems etc.

คุณสมบัติ

  • จอแสดงผลคู่ขนาดใหญ่มีแสงพื้นหลัง และ มีตัวบ่งชี้เวลาแบตเตอรี่ต่ำ
  • การทำงานของปุ่มทดสอบการควบคุมง่ายต่อการดำเนินการ
  • ปรับค่า Zero อัตโนมัติ
  • อัตราการสุ่มตัวอย่าง 2.5 ครั้งต่อวินาที
  • แหล่งพลังงาน ใช้แบตเตอรี่ขนาด AA 6ก้อน
  • มีมาตรฐาน IEC10101 และ  มาตรฐานความปลอดภัย 1000 V CAT III

Feature

  • Large dual display with backlight & Low Battery Indication
  • Test hold function for easy operation
  • Zero Automatic adjustment
  • Sampling Rate: 2.5 times per second

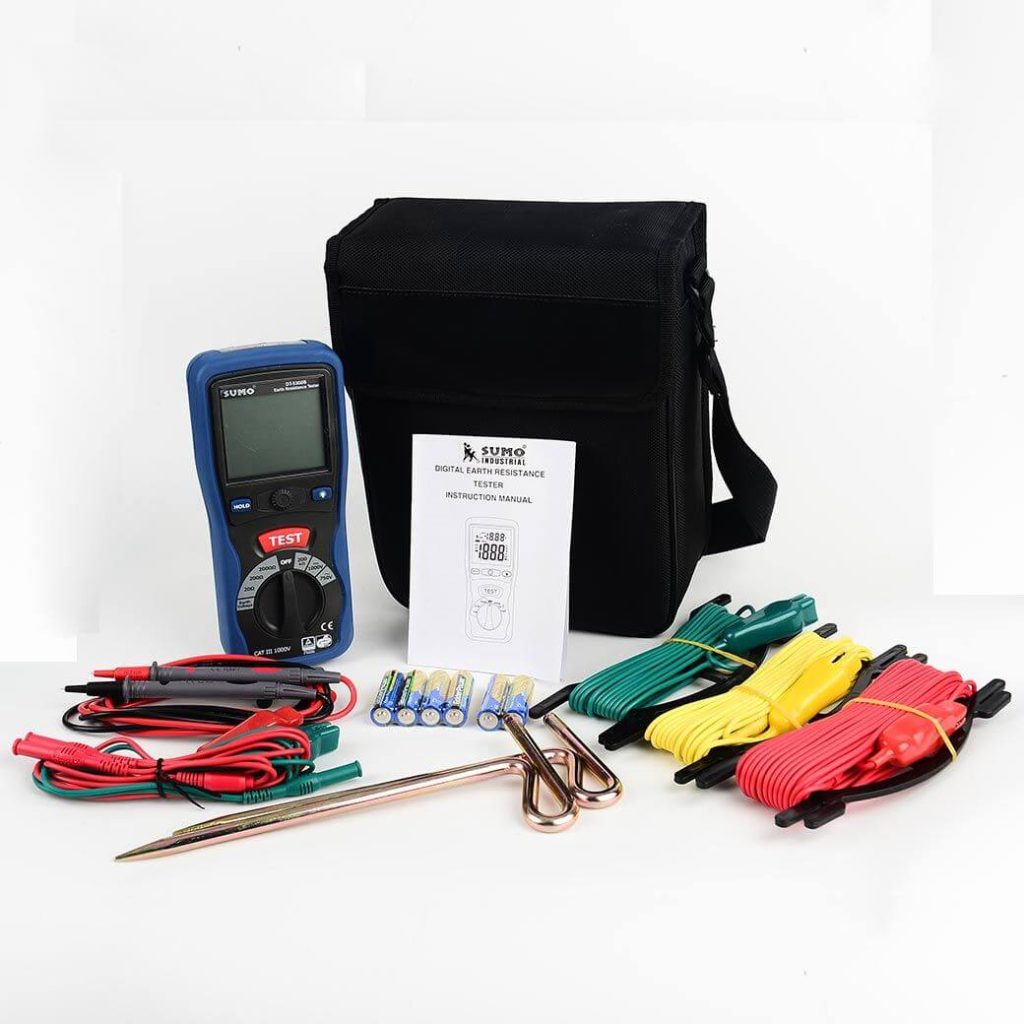

  • Includes 6 “AA ” batteries, test leads and carrying case
  • Meets IEC10101, CATIII 1000V

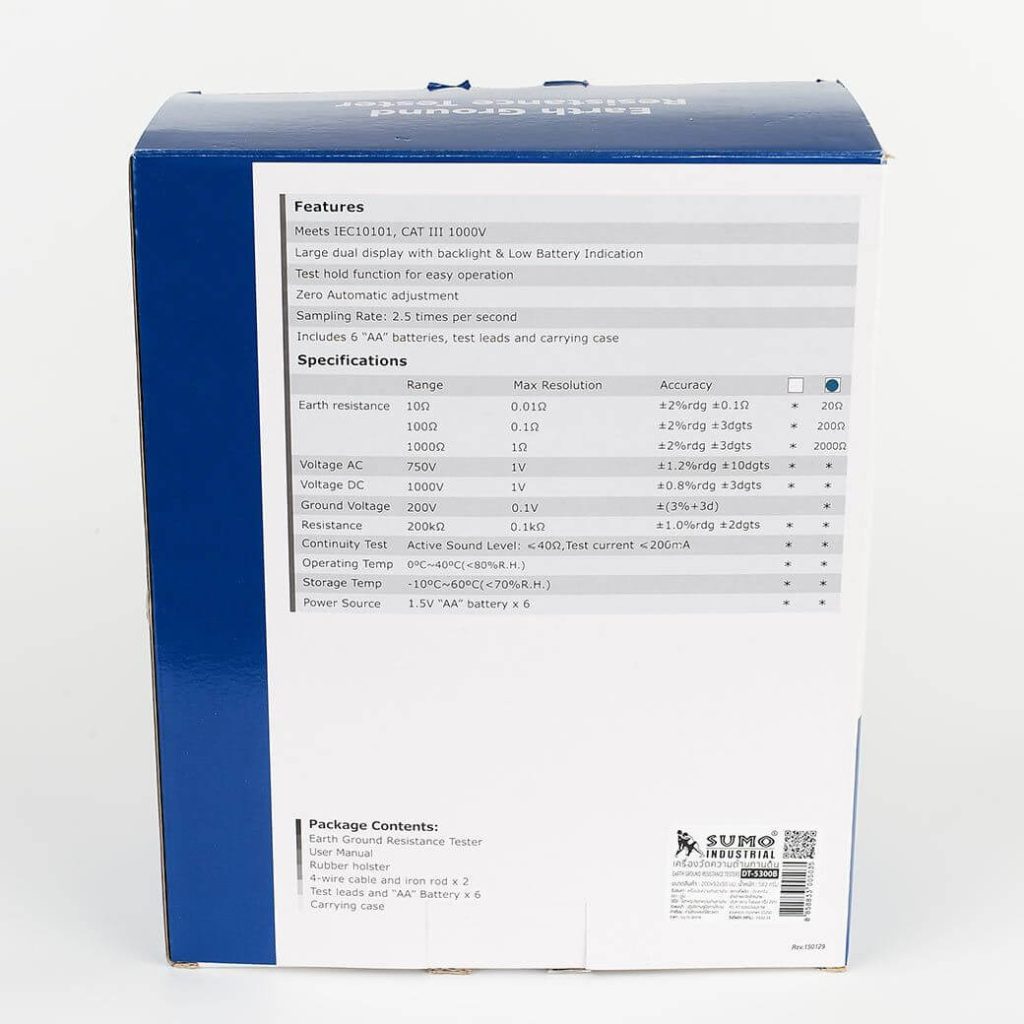

Function การทำงาน Range พิสัย Max Resolution ความละเอียดสูงสุด Accuracy ความถูกต้อง
Earth resistance

ช่วงการวัดความต้านทานต่อดิน

 10Ω

100Ω

1000Ω

 0.01Ω

0.1Ω

1Ω

 ±2%rdg ±0.1Ω   ±2%rdg ±3dgts   ±2%rdg ±3dgts
Voltage AC แรงดันไฟฟ้ากระแสสลับ 750V 1V ±1.2%rdg ±10dgts
Voltage DC แรงดันไฟฟ้าตรง 1000V 1V ±0.8%rdg ±3dgts
Resistance แรงต้านทาน 200kΩ 0.1kΩ ±1.0%rdg ±2dgts
Continuity Test การทดสอบต่อเนื่อง Active Sound Level : ≤40Ω, Test current ≤200mA ระดับเสียงที่ใช้งาน
Operating Temp การควบคุมต่อเนื่อง 0ºC~40ºC (<80%R.H.)
Storage Temp อุณหภูมิในการจัดเก็บ -10ºC~60ºC (<70%R.H.)
Power Source แหล่งพลังงาน 1.5V “AA” battery x 6



วิธีใช้งาน

  • เครื่องวัดความต้านทานดิน เครื่องมือวัดค่าความต้านทานดินถูกออกแบบมาสำหรับการวัดความต้านทานดินและคำนวณสภาพพื้นดิน การวัดสภาพต้านทานดินมีประโยชน์สำหรับการสำรวจดิน เพื่อกำหนดการออกแบบและจัดสร้างสถานที่ตั้งระบบหลักดินที่เหมาะสมที่สุด
  • เชื่อมต่อการทดสอบ เขียว เหลือง และแดง เพื่อนำไปสู่เครื่องตรวจวัดตอนปลาย E P และ C พร้อมกับเข็ม P1, C1 ที่ค้างข้างในดิน ในสายตรง “A”
  • หมุนสวิตซ์ฟังก์ชั่นไปยังช่วงที่เหมาะสม จากนั้นกดปุ่มเพื่อทดสอบและอ่านค่า
  • แรงดันดินจะปรากฏขึ้นบนจอ LCD เมื่อแรงดันไฟฟ้าของดินมากกว่า 10V. มันอาจส่งผลให้เกิดข้อผิดพลาดในการวัดความต้านทานดิน การวัดความต้านทานของดินที่แม่นยำอาจไม่สามารถทำได้
How to use
  • Earth Ground Resistance Tester are designed for measuring ground resistance and calculate the ground condition. Soil resistance measurements are useful for soil surveying. For design and create the most suitable soil system.

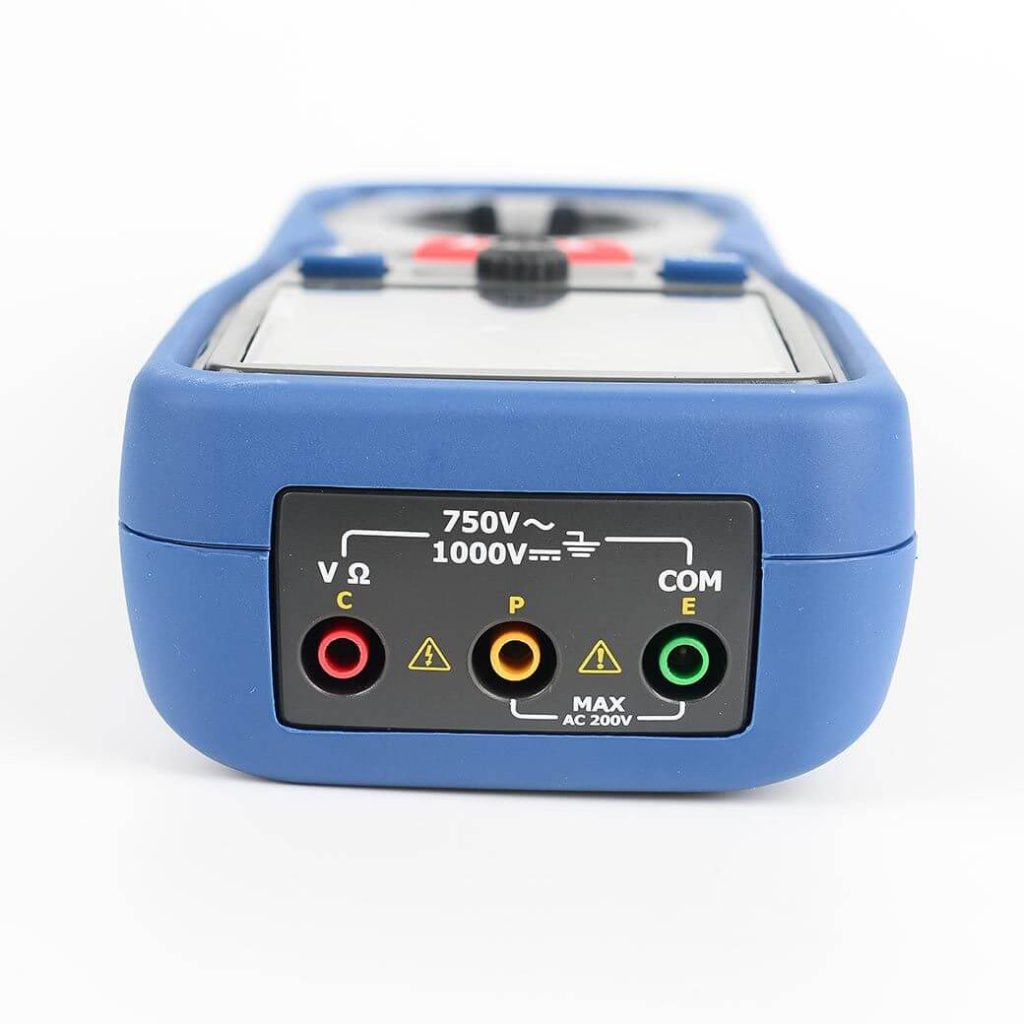

  • Connect green, yellow and red test leads to instrument terminals E,P and C with auxiliary earth spikes P1, C1 stuck into earth “IN A STRAIGHT LINE”
  • Rotary the function switch to suitable range then press the pushbutton to test and take the reading.
  • Earth voltage will displayed on the LCD. When earth voltage is more than 10V. it may result in earrors in earth resistance measurement. Accurate earth resistance measurement may not be made.
    เครื่องวัดความต้านทานดิน STINTERTRADE

    เครื่องวัดความต้านทานดิน STINTERTRADE

    Battery Replacement (การเปลี่ยนแบตเตอรี่ใหม่)

    • เมื่อแบตเตอรี่ต่ำจะมีสัญลักษณ์ปรากฏบนหน้าจอ LCD ต้องเปลี่ยนแบตเตอรี่ AA 1.5 V จำนวน 6 ก้อนแทนที่แบตเตอรี่เก่า
    • ปิดเครื่องและนำการทดสอบออก

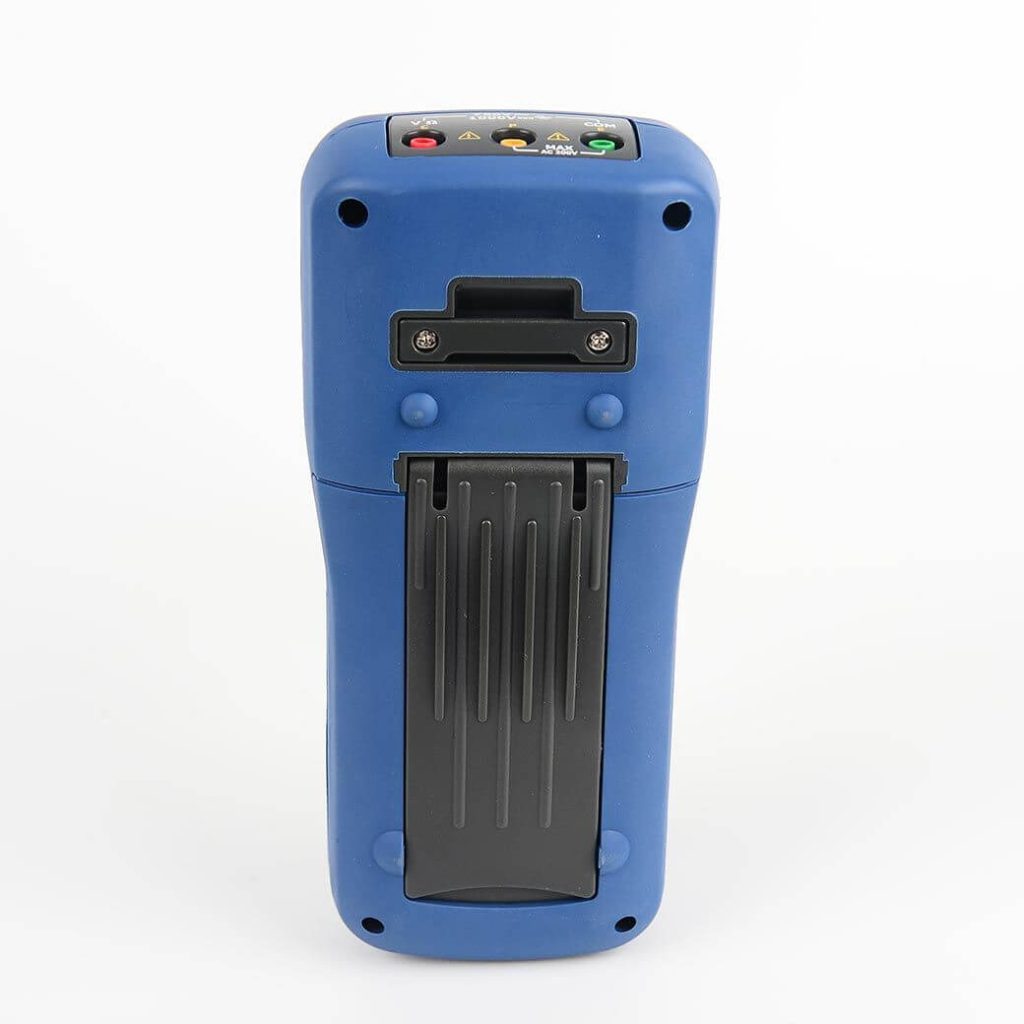

    • คลายการเอียงขาตั้งจากด้านหลังมิเตอร์
