รายละเอียดเพิ่มเติม

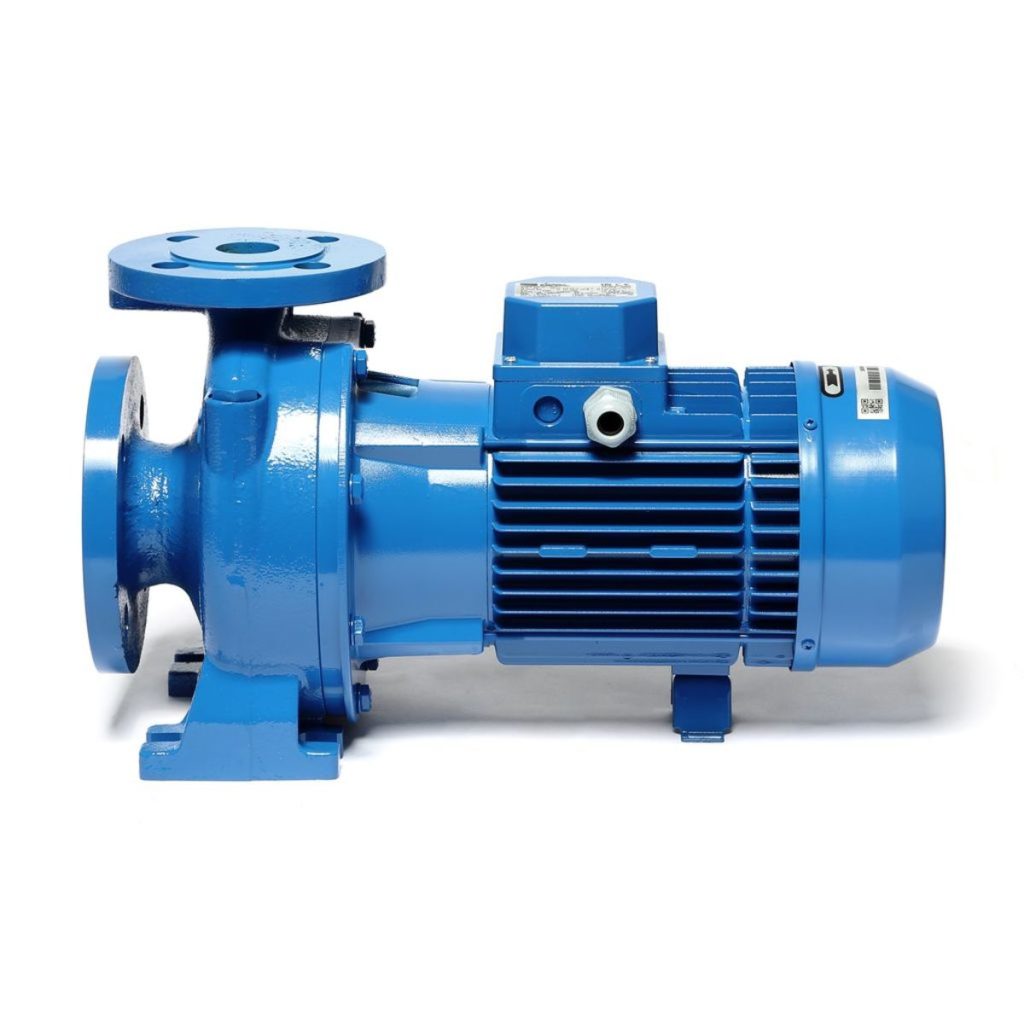

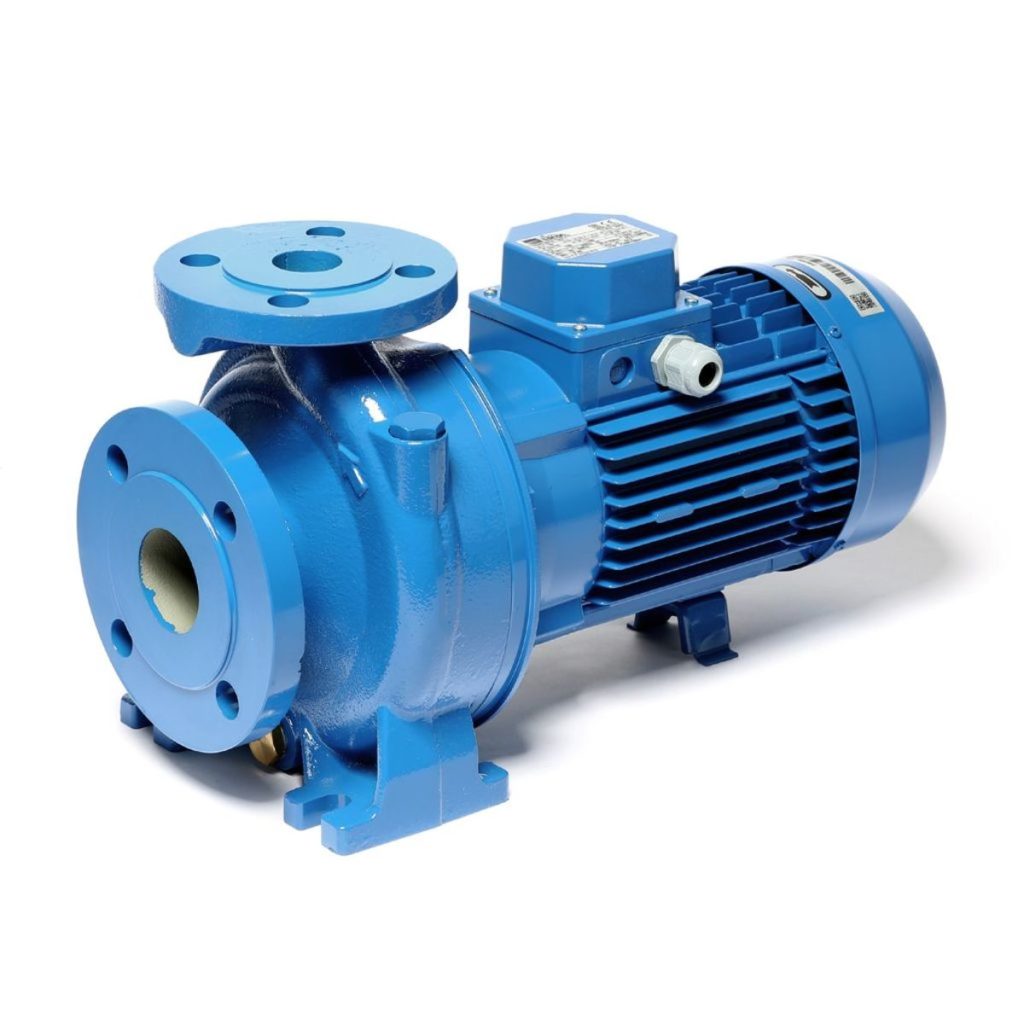

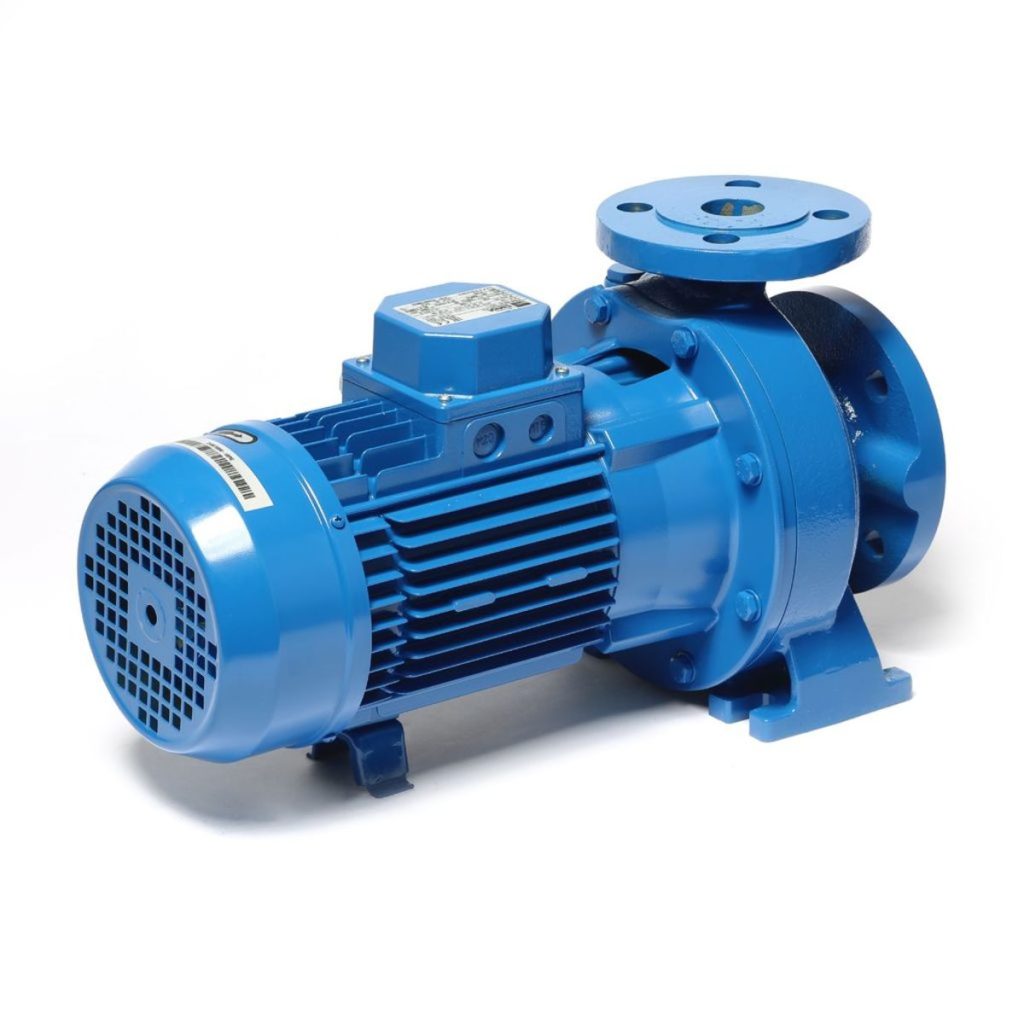

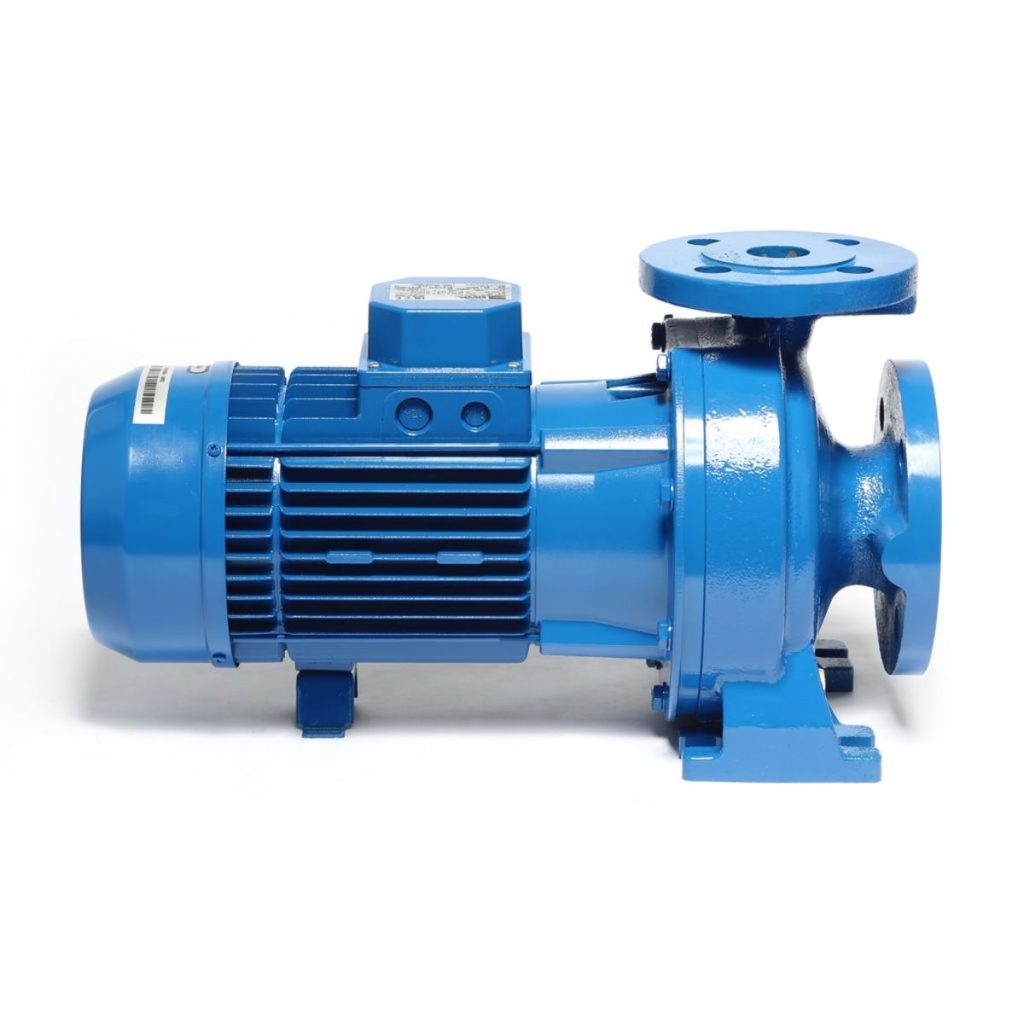

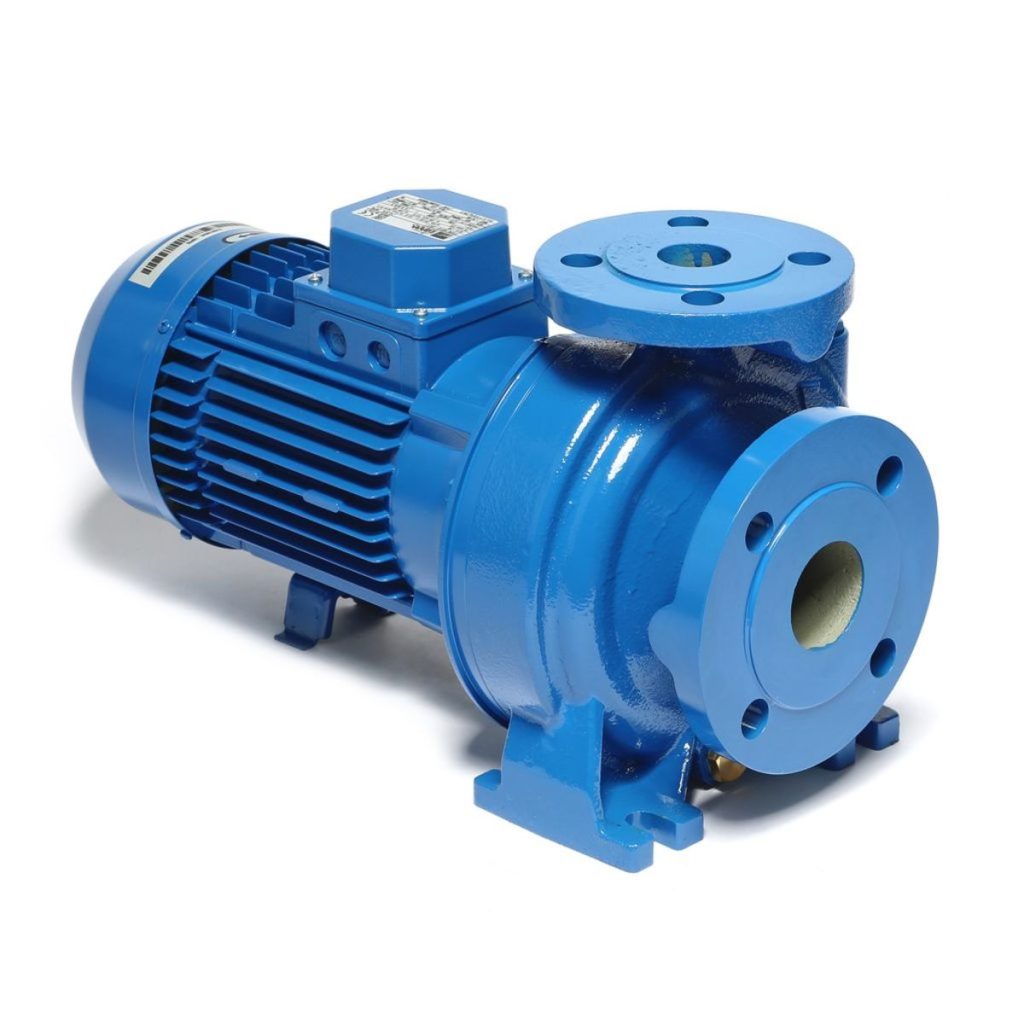

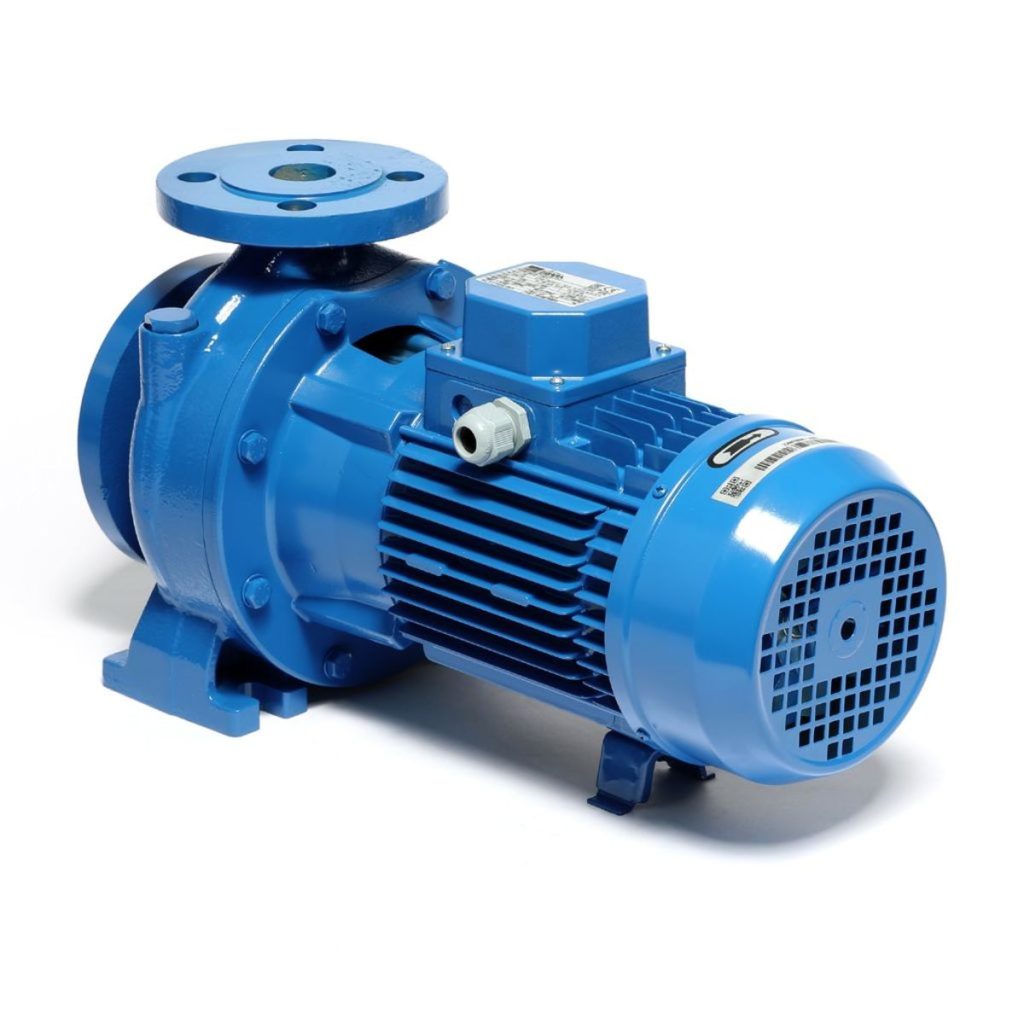

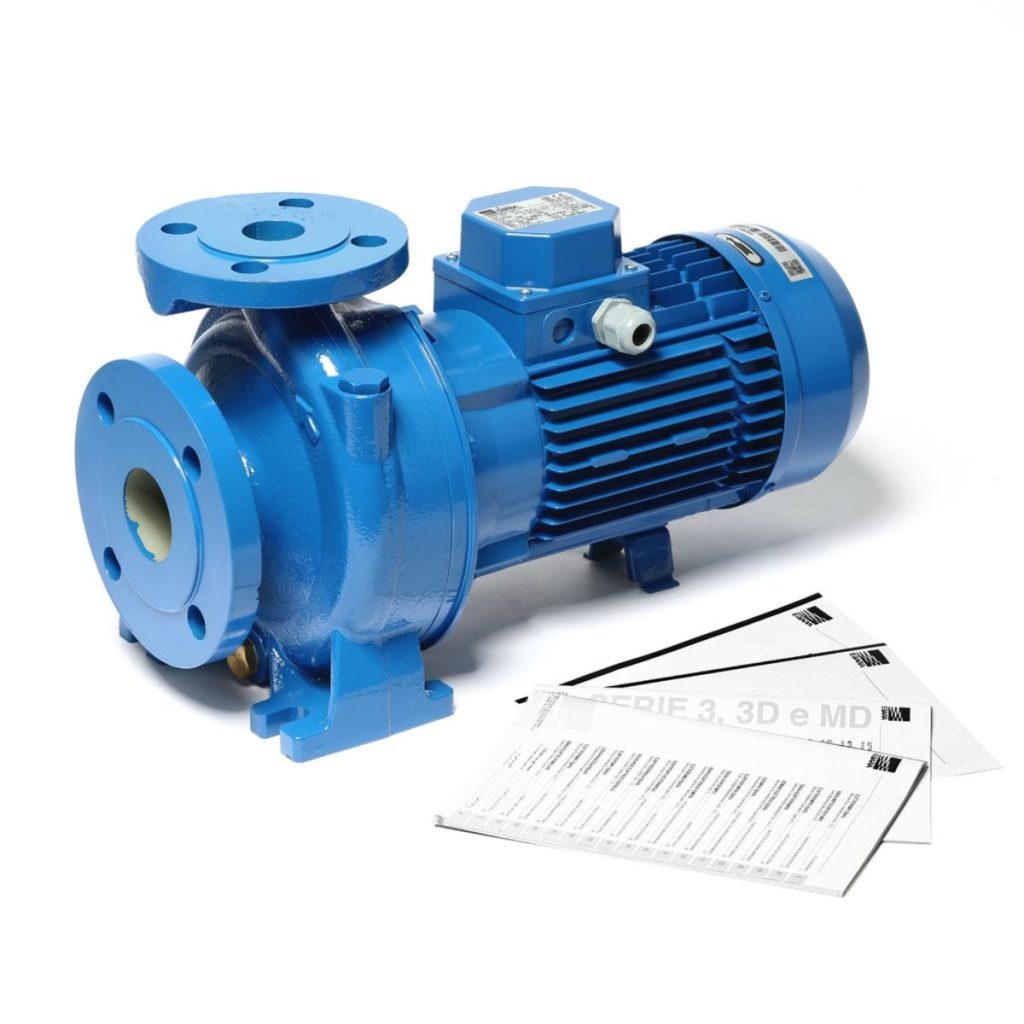

3D 32-160/2.2 ปั๊มน้ำหอยโข่งเหล็กหล่อแบบต้องใช้หน้าแปลน
ขนาดมอเตอร์ 2.2 KW (3 HP) 3 สาย

3D 32-160/2.2 STINTERTRADE

3D 32-160/2.2 STINTERTRADE

3D 32-160/2.2 STINTERTRADE

3D 32-160/2.2 STINTERTRADE



รายละเอียดสินค้า

3D 32-160/2.2 ปั๊มน้ำหอยโข่งเหล็กหล่อแบบต้องใช้หน้าแปลน
ขนาดมอเตอร์ 2.2 KW (3 HP) 3 สาย
(ราคาที่แสดงยังไม่รวมหน้าแปลน โดยปั๊มรุ่นนี้ใช้หน้าแปลนรหัส E062-0095
ขนาด 32 mm)

ปั๊มน้ำหอยโข่งแบบ Close Coupled (ปั๊มน้ำที่มีมอเตอร์ติดมากับตัวปั๊ม)
ซึ่งมีขนาดเล็ก
ง่ายต่อการติดตั้งและไม่ต้องทำการ Alignment ซึ่งปั๊ม Close Coupled
เหล็กหล่อ
เป็นที่นิยมอย่างแพร่หลาย เนื่องจากได้รับประสิทธิภาพที่คุ้มค่ากับราคา
มีความทนทาน
ใช้งานง่าย

3D Series เป็นปั๊มน้ำหอยโข่งเหล็กหล่อประเภทหน้าแปลน เหมาะกับการใช้งาน
• งานสูบน้ำสะอาดที่ไม่มีสารเคมีเจือปน (Water and clean liquid)
• งานสูบน้ำในระบบประปา (Water supply)
• งานระบบเพิ่มแรงดัน (Pressure boosting)
• งานระบบสปริงเกลอร์และงานเกษตร (Irrigation and agriculture)
• งานระบบน้ำในระบบทำความเย็น (Water circulation in air-conditioning
system)

3D Series เป็นปั๊มน้ำหอยโข่งเหล็กหล่อประเภทหน้าแปลน
โดยถูกออกแบบขึ้นเพื่อ
บริหารน้ำกับระบบต่างๆได้อย่างครอบคลุม
สามารถใช้งานได้ตั้งแต่การใช้งานในครัวเรือทั่วไป
ไปจนถึงการใช้งานในระดับอุตสาหกรรม โดยมีการออกแบบให้สามารถสร้างแรงดันและ
ให้ปริมาณน้ำที่มากได้อย่างลงตัว ถูกออกแบบแบบ Back pull out
สามารถถอดเพื่อบำรุงรักษา
ปั๊มได้ง่าย

วัสดุ
ตัวปั๊ม : (Cast Iron)เหล็กหล่อ
ใบพัด : สแตนเลส AISI 304
เพลา : สแตนเลส AISI 304
ซีล : แมคคานิคอลซีล Ceramic/Carbon/NBR (standard)

End Suction Centrifugal Pump According with EN 733 Standardized
เครื่องสูบน้ำชนิดหอยโข่ง ผลิตจากเหล็กหล่อ และใบพัดผลิตจากสแตนเลส AISI 304 ชนิดหน้าแปลนตามมาตรฐาน EN 733
การใช้งานโดยทั่วไป (APPLICATIONS)
เป็นเครื่องสูบน้ำที่ผลิตตามมาตรฐานยุโรป EN 733 มีชิ้นส่วนเป็นใบพัดที่สัมผัสน้ำผลิตด้วยสแตนเลส AISI 304 และถูกออกแบบมาเป็นแบบ Back Pull Out คือ สามารถถอดไปบำรุงรักษาได้ง่าย โดยไม่ต้องถอด

หน้าแปลน/ท่อ เหมาะกับงานสูบน้ำสะอาดทั่วไปที่ต้องการปริมาณน้ำปานกลางถึงมาก เหมาะสำหรับ

• งานสูบน้ำสะอาดที่ไม่มีสารเคมีเจือปน (Water and clean liquid)
• งานสูบน้ำในระบบประปา (Water supply)
• งานระบบเพิ่มแรงดัน (Pressure boosting)
• งานระบบสปริงเกลอร์และงานเกษตร (Irrigation and agriculture)
• งานระบบน้ำในระบบทำความเย็น (Water circulation in air-conditioning system)

ข้อมูลจำเพาะ (SPECIFICATIONS)

• ขนาดท่อทางส่ง (Discharge Size)…………..2 – 1 1/4 นิ้ว (Inch)
• กำลังมอเตอร์ (Power Output Range)………..2.2 กิโลวัตต์ (kw), 3 แรงม้า (hp)
• ปริมาณน้ำ(Capacity)………………………. 6-20 ลูกบาศก์เมตร/ชั่วโมง (m3/hr)
• ส่งน้ำได้สูง (Head)………………………………….. 25.5-35.4 เมตร (m)
• น้ำหนัก (Weight)………………………… 44.87 กิโลกรัม
• กว้างxยาวxสูง……………………………………490x280x340 มม

วัสดุ (MATERIALS)

• เรือนปั๊ม (Casing) ผลิตจาก เหล็กหล่อ (Cast Iron)
• ใบพัด (Impeller) ผลิตจาก Stainless Steel (AISI 304)
• เพลา (Shaft) ผลิตจาก Stainless Steel (AISI 304)
• ซีลกันรั่ว (Shaft Seal) แบบ Mechanical Seal ผลิตจาก Ceramic/Carbon/NBR

ข้อมูลด้านเทคนิค (TECHNICAL DATA)

• ความเร็วรอบ/เฮิร์ท………………………………………………………2900 รอบ/นาที ,50 เฮิร์ท
• โวลต์(Volt)/เฟส (Phase)……………………………………………….380 โวลต์ / 3 เฟส
• ระดับการป้องกันฝุ่นละอองและน้ำ (Protection Degree)……IP 55
• แรงดันขณะใช้งานสูงสุด (Max Working Pressure)…………10 bar
• อุณหภูมิของเหลวขณะใช้งานสูงสุด (Max Liquid Temperature) ..90 องศาเซลเซียส
• ช่วงอุณหภูมิของเหลว -5°C ถึง 90°C

การรับประกันสินค้า : 1 ปี

คุณสมบัติสินค้า
สารบัญ PUMPS AND ACCESSORIES
น้ำหนัก 36 KG
ขนาดมอเตอร์ 2.2 KW(3 HP)
ขนาดท่อส่ง 1-1/4 INCH
ขนาดท่อดูด 2 INCH
ความกว้าง 254 MM
ความสูง 292 MM
ปริมาณน้ำ 100-333 L/MIN
โวลต์ (Voltage) 230 V
ส่งสูง (M) 25.5-35.4 M
แรงดันขณะใช้งานสูงสุด 10 BAR
ความเร็วรอบตัวเปล่า (RPM) 2900 RPM
ความยาว 431 MM
อุณหภูมิของเหลวสูงสุด 90 องศา
ระดับการป้องกันฝุ่นละอองและน้ำ IP55
