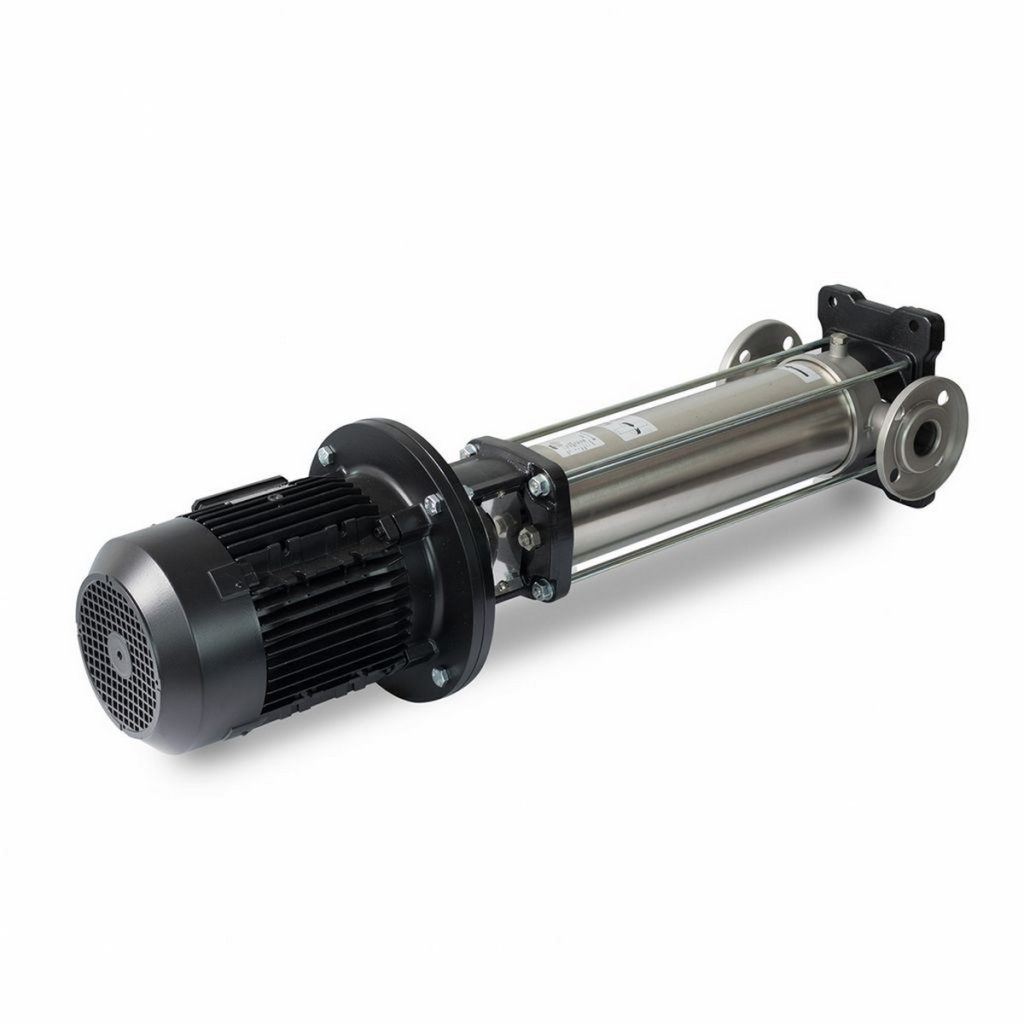

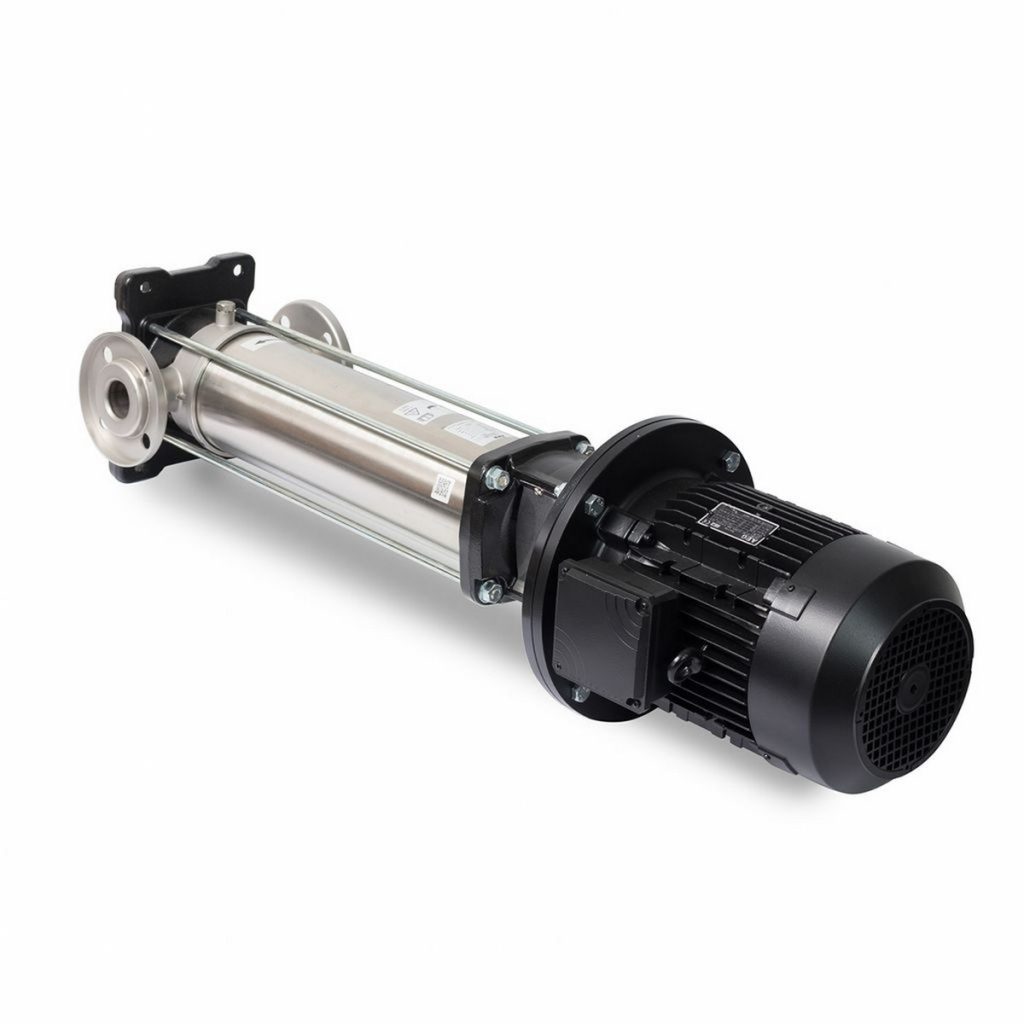

Vertical Multistage Stainless Steel Centrifugal Pump
เครื่องสูบน้ำชนิดแนวตั้งหลายใบพัด ผลิตจากสแตนเลส AISI 304

Vertical Multistage Stainless Steel Centrifugal Pump
เครื่องสูบน้ำชนิดแนวตั้งหลายใบพัด ผลิตจากสแตนเลส AISI 304

9VR 7F-53 Series

การใช้งานโดยทั่วไป (APPLICATIONS)
เป็นเครื่องสูบน้ำแนวตั้งที่ออกแบบโดยมีชิ้นส่วนที่สัมผัสน้ำผลิตจากสแตนเลส
AISI 304 เกรดสูง ประกอบด้วย
โครงสร้างที่แข็งแรงทนทาน มีทั้งชนิดหน้าแปลนสแตนเลส (Bottom Stainless
steel) ออกแบบมาเพื่อใช้งานสูบ
น้ำสะอาดทั่วไปหรือน้ำสะอาดที่ต้องการแรงดันสูง เหมาะสำหรับ
• งานสูบน้ำเพื่อเพิ่มแรงดันในงานซักล้าง (Water supply and treatment)
• งานสูบน้ำสำหรับงานระบบทำความร้อนและงานปรับอากาศ (Heating and
air-conditioning system)
• งานสูบน้ำสำหรับงานประปาที่ต้องการเพิ่มแรงดัน (Pressure boosting)
• งานสูบน้ำสำหรับงานชลประทาน (Irrigation)
• ระบบกรองน้ำ (Reverse osmosis)

ข้อมูลจำเพาะ (SPECIFICATIONS)
• ขนาดท่อทางส่ง (Discharge Size)…………..1 ½ X 1 ½ นิ้ว (Inch)
• กำลังมอเตอร์ (Power Output Range)………..3 กิโลวัตต์ (kw), 4.0 แรงม้า
(hp)
• ปริมาณน้ำ(Capacity)………………………. 4-14 ลูกบาศก์เมตร/ชั่วโมง (m3/hr)
• ส่งน้ำได้สูง (Head)………………………………….. 34.5-77.5
เมตร (m)
• น้ำหนัก (Weight)………………………… 61 กิโลกรัม
• กว้าง x ยาว x สูง……………………………………200 x 280 x
948 มม

วัสดุ (MATERIALS)
• เรือนปั๊ม (Casing) ผลิตจาก Stainless Steel (AISI 304)
• ใบพัด (Impeller) ผลิตจาก Stainless Steel (AISI 304)
• เพลา (Shaft) ผลิตจาก Stainless Steel (AISI 304)
• ซีลกันรั่ว (Shaft Seal) แบบ Mechanical Seal ผลิตจาก Tungsten
Carbide/Carbon/EPDM

ข้อมูลด้านเทคนิค (TECHNICAL DATA)
• ความเร็วรอบ/เฮิร์ท
……………………………………………………….2900
รอบ/นาที ,50 เฮิร์ท
• โวลต์(Volt)/เฟส
(Phase)……………………………………………….380 โวลต์ / 3
เฟส
• ระดับการป้องกันฝุ่นละอองและน้ำ (Protection Degree)……IP 55
• แรงดันขณะใช้งานสูงสุด (Max Working Pressure)…………25 bar
• อุณหภูมิของเหลวขณะใช้งานสูงสุด (Max Liquid Temperature) ..120
องศาเซลเซียส
• ช่วงอุณหภูมิโดยรอบของมอเตอร์ (Ambient Temperature)……… -20°C ถึง 40°C
