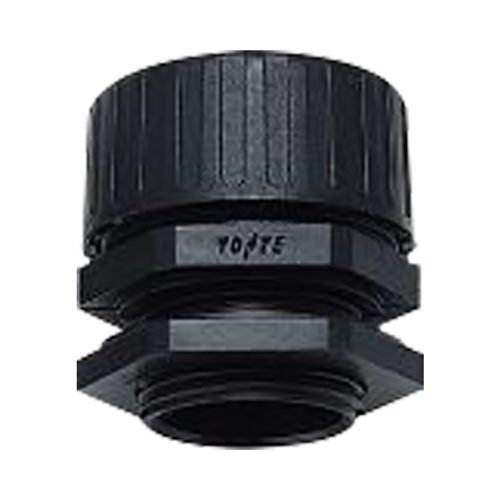

BLISS คอนเนคเตอร์ท่อย่น รุ่น B0419 / B0439

BLISS คอนเนคเตอร์ท่อย่น รุ่น B0419 / B0439

คอนเนคเตอร์ท่อย่น 90° (PTT Connectors 90° )
L0419 ใช้กับท่อ E2017
L0439 ใช้กับท่อ N2017

B0419 ใช้กับท่อ E2017

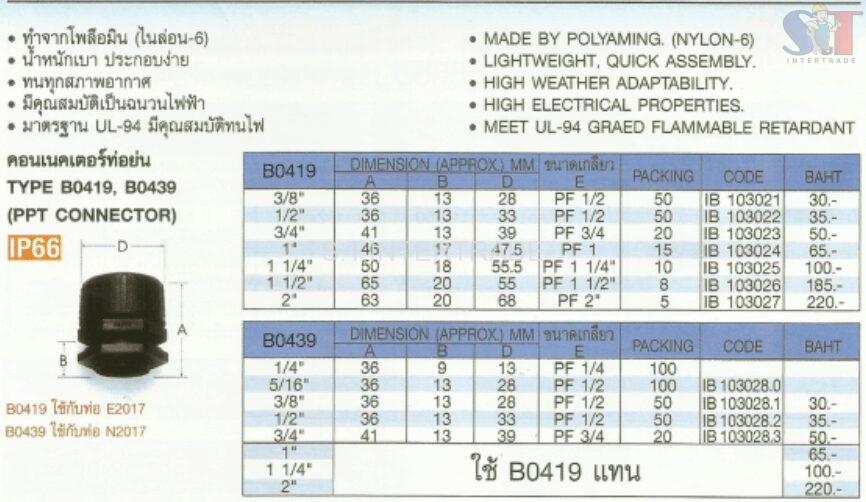

ขนาด Dimension (Approx.) mm. ขนาดเกลียว Packing Code
A B D
3/8″ 36 13 28  PF 1/2  50  IB103021
1/2″ 36 13 33  PF 1/2  50  IB103022
3/4″ 41 13 39  PF 3/4  20  IB103023
1″ 46 17 47.5  PF 1  15  IB103024
1 1/4″ 50 18 55.5  PF 1 1/4″  10  IB103025
1 1/2″ 65 20 55  PF 1 1/2″  20
2″ 63 20 68  PF 2″  10



B0439 ใช้กับท่อ N2017
ขนาด Dimension (Approx.) mm. ขนาดเกลียว Packing Code
A B D
 1/4″  36  9  13  PF 1/4  100
 5/16″  36  13  28  PF 1/2  100
 3/8″  36  13  28  PF 1/2  50  IB103025.1
 1/2″  36  13  33  PF 1/2  50  IB103025.2
 3/4″  41  13  39  PF 3/4  20  IB103025.3
 1″   ใช้ B0419 แทน
 1 1/4″   ใช้ B0419 แทน
 2″   ใช้ B0419 แทน

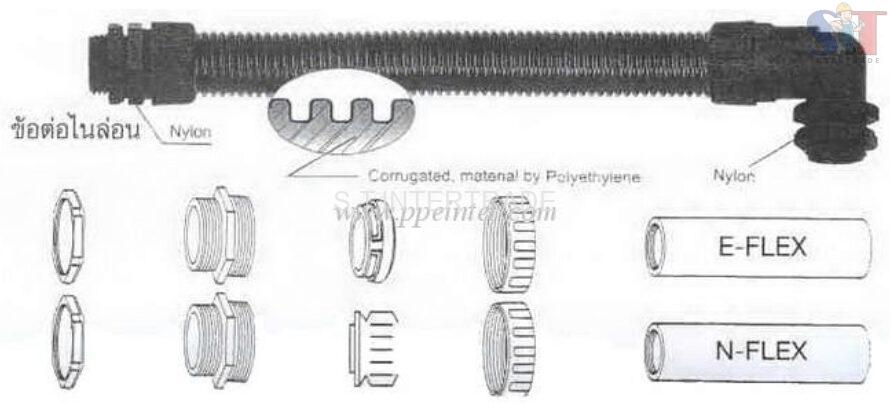

คอนเนคเตอร์ท่อย่น
B0419 ใช้กับท่อ E2017
B0439 ใช้กับท่อ N2017
