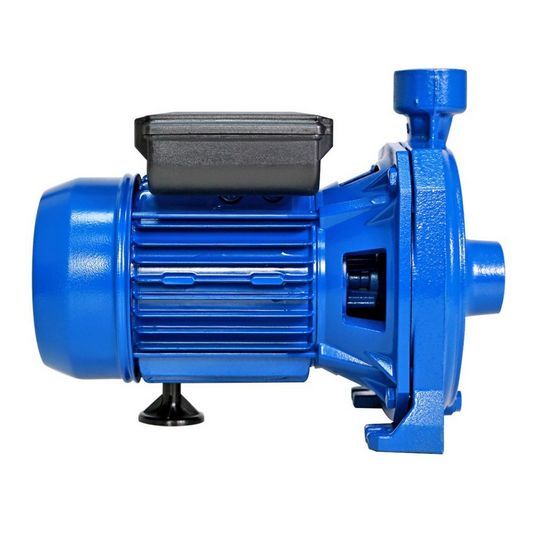

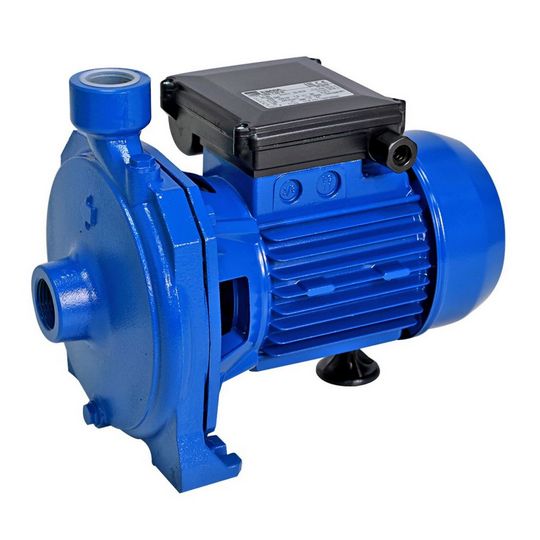

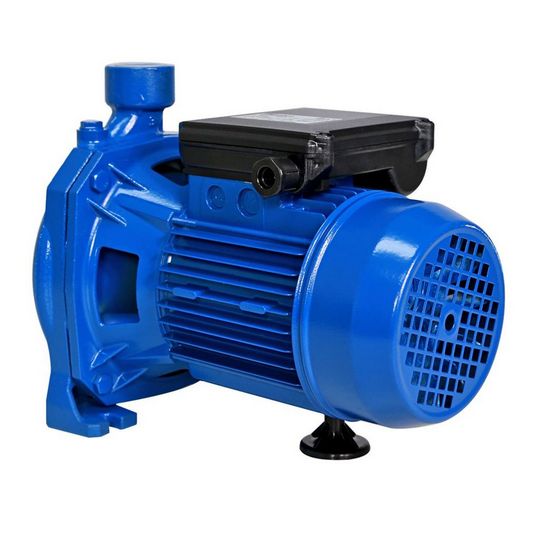

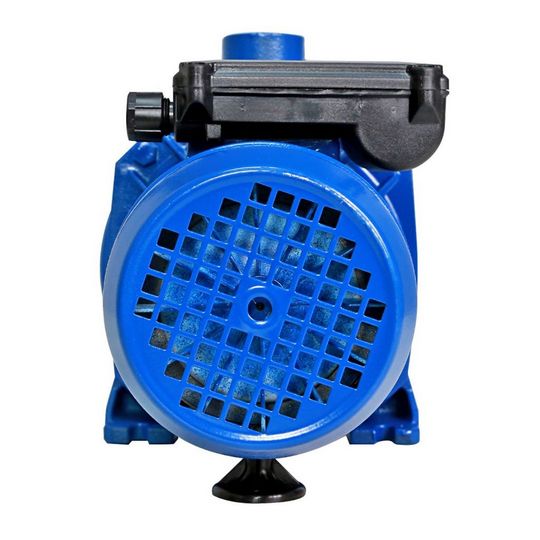

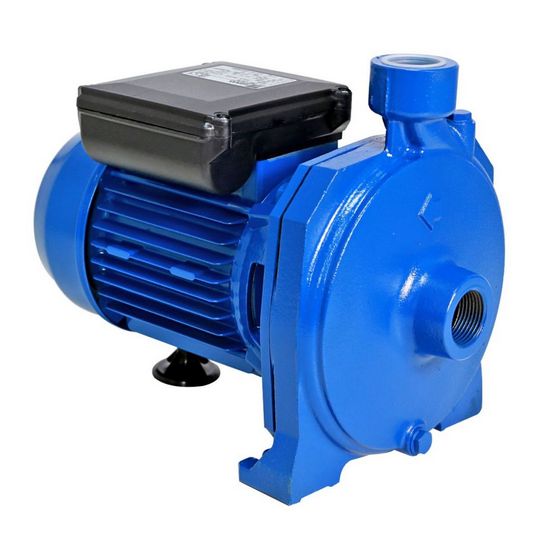

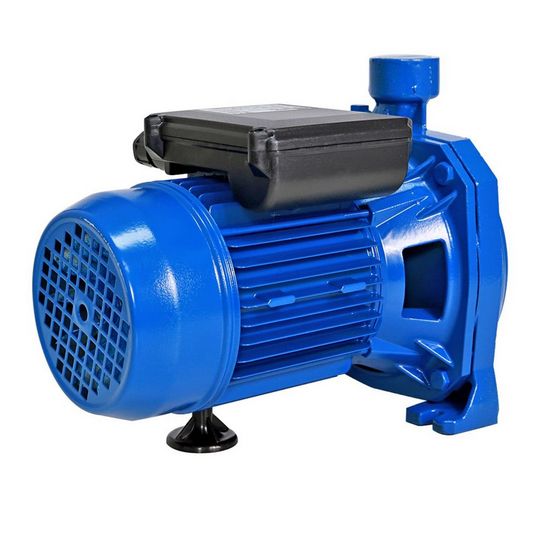

EBARA CMA-1.00M ปั๊มหอยโข่ง 1HP



EBARA CMA-1.00M STINTERTRADE

EBARA CMA-1.00M STINTERTRADE

EBARA CMA-1.00M STINTERTRADE

EBARA CMA-1.00M STINTERTRADE

EBARA CMA-1.00M STINTERTRADE

EBARA CMA-1.00M STINTERTRADE

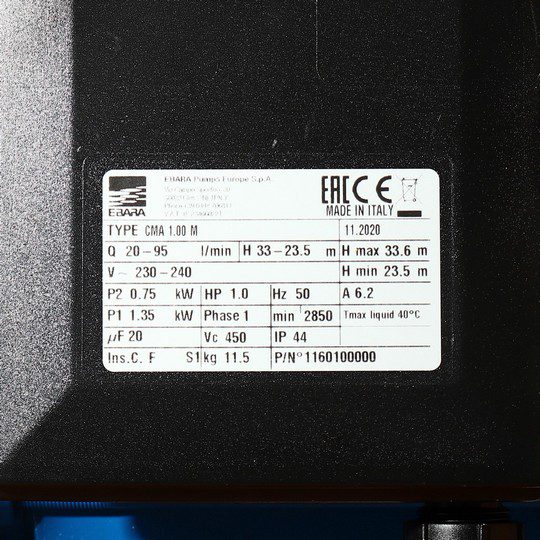

คุณสมบัติสินค้า
สารบัญ PUMPS AND ACCESSORIES
ขนาดมอเตอร์ 0.75 KW(1 HP)
ขนาดท่อส่ง 1 INCHES
ขนาดท่อดูด 1 INCHES
ปริมาณน้ำ 20-100 L/MIN
โวลต์ (Voltage) 220 V
ระดับการป้องกันฝุ่นละอองและน้ำ IP44
แรงดันขณะใช้งานสูงสุด 6 BAR FOR CMA 0.50,0.75,1.00
แรงดันขณะใช้งานสูงสุด 8 BAR FOR CMA 1.50,2.00,3.00
ความเร็วรอบตัวเปล่า (RPM) 2,900 RPM(50 HZ)
อุณหภูมิของเหลวสูงสุด 40 C FOR CMA 0.50,0.75,1.00
อุณหภูมิของเหลวสูงสุด 90 C FOR CMA 1.50,2.00,3.00
เฟส (PHASE) 1 PHASE
ส่งสูง (M) 25.5-34.5 M



ปั๊มน้ำหอยโข่งแบบ Close Coupled (ปั๊มน้ำที่มีมอเตอร์ติดมากับตัวปั๊ม)
ซึ่งมีขนาดเล็ก ง่ายต่อการติดตั้งและไม่ต้องทำการ Alignment ซึ่งปั๊ม Close
Coupled
เหล็กหล่อ เป็นที่นิยมอย่างแพร่หลาย
เนื่องจากได้รับประสิทธิภาพที่คุ้มค่ากับราคา
มีความทนทาน ใช้งานง่าย

CM (A-D) Series เป็นปั๊มน้ำหอยโข่งแบบใบพัดเดี่ยว เหมาะกับการใช้งาน
• งานสูบน้ำสะอาดที่ไม่มีสารเคมีเจือปน (Water and clean liquid)
• งานสูบน้ำในระบบประปา (Water supply)
• งานระบบเพิ่มแรงดัน (Pressure boosting)
• งานระบบสปริงเกลอร์และงานเกษตร (Irrigation and agriculture)

โดย CM (A-D) Series
เป็นปั๊มหอยโข่งเหล็กหล่อใบพัดเดี่ยวเหล็กหล่อที่มีช่วงการใช้งานต่างกัน
แบ่งเป็นรุ่น CMA , CMB , CMC และ CMD

CMA ปั๊มน้ำหอยโข่งใบพัดเดี่ยว เป็นปั๊มหอยโข่งที่เน้นแรงดันของน้ำ
จะส่งสูงกว่า CM
รุ่นอื่นๆใน Series เดียวกัน แต่ปริมาณน้ำจะน้อยที่สุดในตระกูล
มีให้เลือกตั้งแต่ 0.5 แรงม้า
ไปจนถึง 3 แรงม้าตามช่วงการใช้งานที่ต้องการ มีทั้งกระแสไฟ 1 เฟส และ 3 เฟส
CMA 1.00(M) ตัว M หมายถึงกระแสไฟฟ้า 1 เฟส
1.0 หมายถึงขนาดมอเตอร์ในหน่วยแรงม้า

สเปค
• ปริมาณน้ำ 20 – 100 ลิตรต่อนาที
• ส่งสูง 25.5 – 34.5 เมตร
• ขนาดมอเตอร์ 0.75 กิโลวัตต์ (1 แรงม้า)
• กระแสไฟฟ้า Single phase 220V
• ท่อดูด 1 นิ้ว
• ท่อส่ง 1 นิ้ว

วัสดุ
ตัวปั๊ม : (Cast Iron)เหล็กหล่อ
ใบพัด : PPE+PS Reinforced with Fiberglass สำหรับรุ่น CMA 0.50 , 0.75 ,
1.00 และ Brass (ทองเหลือง) สำหรับรุ่น CMA 1.50 , 2.00 , 3.00
เพลา : สแตนเลส
ซีล : แมคคานิคอลซีล Ceramic/Carbon/NBR (standard)

ข้อมูลทางเทคนิค
• เป็นปั๊มเหล็กหล่อ ใบพัดเดี่ยว
• ความเร็วรอบ 2,900 รอบต่อนาที (50 Hz)
• กระแสไฟฟ้า 220V
• ระดับการป้องกันฝุ่นละอองและน้ำ IP44
• อุณหภูมิของเหลวสูงสุดที่ใช้งาน
(สำหรับแมคคานิคอลซีลรุ่นมาตรฐานจากโรงงาน)
– 40 องศา สำหรับรุ่น CMA 0.50 , 0.75 , 1.00
– 90 องศา สำหรับรุ่น CMA 1.50, 2.00 , 3.00
• ความดันสูงสุดที่ใช้งาน
– 6 Bar สำหรับรุ่น CMA 0.50 , 0.75 , 1.00
– 8 Bar สำหรับรุ่น CMA 1.50 , 2.00 , 3.00

EBARA ผลิตจากประเทศอิตาลี จากการพัฒนาด้วยประสบการณ์เเละความเชี่ยวชาญ
ทั้งในด้านการจำลองและบริหารจัดการการไหลเวียนของน้ำ การออกแบบและวางระบบ
ปั๊มน้ำภายในโรงงานอุตสาหกรรมกว่า 100 ปี ทำให้ EBARA
เป็นผู้นำด้านปั๊มน้ำหอยโข่ง
ที่ได้รับความนิยมจากผู้ใช้งานทั่วโลก



ภาพรวม (Product Overview)

ปั๊มหอยโข่ง 1 แรงม้า EBARA รุ่น CMA-1.00M เป็นปั๊มน้ำหอยโข่งรุ่นยอดนิยม เนื่องจากความทนทาน อัตราการสูบน้ำ 95 ลิตร/นาที ขนาดท่อส่งและท่อดูด 1 นิ้ว มีจุดใช้งานที่ค่อนข้างกว้าง เหมาะกับการใช้งานหลากหลายประเภท ปั๊มรุ่นนี้เป็นปั๊มน้ำหอยโข่งแบบใบพัดเดี่ยว ตัวเครื่องจะมีความแข็งแรงและทนทานเป็นพิเศษเนื่องจากตัวเรือนปั๊มผลิตจากเหล็กหล่อขึ้นรูป ใบพัดผลิตจากทองเหลืองไม่เป็นสนิม และเพลาผลิตจากสแตนเลสเกรด AISI303 ใช้สูบน้ำที่สะอาด และน้ำบาดาลที่ไม่มีตะกอน

จุดเด่น (Features)

– แข็งแรงทนทาน คุ้มค่า

– ขนาดตัวเครื่องไม่ใหญ่มาก

– สามารถสูบน้ำที่มีกรดเจือจางผสมอยู่ได้

– พิกัดการป้องกันฝุ่น และน้ำ IP44

– ระดับฉนวนไฟฟ้า F

– ใช้ไฟฟ้าแบบ 1 เฟส

บรรจุภัณฑ์ (Packaging)

ปั๊มหอยโข่ง 1 แรงม้า EBARA รุ่น CMA-1.00M บรรจุในกล่องไม้อย่างดี แข็งแรง ทนทาน และดูมีระดับ พร้อมครอบทับด้วยกล่องกระดาษที่มีความหนาเป็นพิเศษเพื่อป้องกันตัวเรือนปั๊ม

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)

1. ปั๊มหอยโข่ง 1 แรงม้า EBARA รุ่น CMA-1.00M

2. คู่มือการใช้งาน

การใช้งาน (Applications)

ปั๊มหอยโข่ง 1 แรงม้า EBARA รุ่น CMA-1.00M เหมาะสำหรับการใช้งานหลากหลายประเภท ทั้งการสูบน้ำแบบใช้ในที่พักอาศัย การสูบน้ำในอุตสาหกรรม และเกษตรกรรมขนาดเล็ก การสูบน้ำในงานระบบสปริงเกอร์ การสูบน้ำในงานเพื่อเพิ่มแรงดันในระบบ และการสูบน้ำเพื่อหล่อเย็นระบบระบายความร้อน

วิธีการใช้งาน (How to use)

– ทำการสำรวจว่าตัวปั๊มมีสิ่งใดผิดปกติหรือไม่ หากไม่มีสิ่งใดผิดปกติให้ทำการนำปั๊มมาติดตั้งยังจุดที่ต้องการติดตั้ง

– ทำการต่อท่อฝั่งทางดูด และทางส่ง (ควรรอให้กาวต่อท่อต่างๆ แห้งสนิทก่อนการใช้งาน) พร้อมทั้งใช้น็อตยึดขาตั้งของตัวปั๊มกับพื้น เพื่อไม่ให้ตัวปั๊มเคลื่อนตัวขณะทำงาน

– การต่อสายไฟให้ทำตามคู่มือการติดตั้งที่มาจากโรงงานผู้ผลิตเพื่อความปลอดภัยและให้ประสิทธิภาพสูงสุดในการทำงานของปั๊ม

ข้อควรปฏิบัติ / ข้อควรระวังในการใช้งาน (Do and Don’t)

– หากระดับน้ำที่จะดูดอยู่ต่ำกว่าปั๊มควรให้ตัวปั๊มห่างจากระดับน้ำไม่เกิน 6 เมตร (ตามรูปที่ 1-1) เพื่อป้องกันการเกิดฟองอากาศภายในท่อดูด

– ควรวางปั๊มให้อยู่ในระดับแนวราบเพื่อป้องกันการเกิดอาการผิดปกติของปั๊มขณะใช้งาน

– เมื่อต้องการดูดน้ำจากแหล่งน้ำที่อยู่ต่ำกว่าตัวปั๊มต้องทำการติดตั้งฟุตวาล์ว (FOOT VALVE) ที่ปลายของท่อดูดเพื่อป้องกันน้ำไหลย้อนกลับ

– ควรทำการติดตั้งเช็ควาล์ว (CHECK VALVE) ที่ท่อส่งโดยติดให้ห่างจากท่อส่งที่ส่งออกจากปั๊มประมาณ 30 ซม. เพื่อป้องกันน้ำ และแรงดันบางส่วนไหลย้อนกลับ ป้องกันตัวเรือนปั๊ม รวมถึงอุปกรณ์ภายในปั๊มได้รับความเสียหาย และยืดอายุการใช้งานของปั๊ม

– ก่อนเริ่มทำการเดินเครื่องปั๊มควรตรวจเช็คว่าในปั๊มมีน้ำอยู่หรือไม่ถ้าไม่มีให้ทำการกรอกน้ำลงไปเพื่อล่อน้ำก่อน (หากปั๊มน้ำทำงานโดยไม่มีน้ำจะทำให้เกิดความร้อนสะสม ซึ่งจะทำให้ระบบซีลต่างๆ ในตัวปั๊มรั่ว)

– ควรติดตั้งวาล์วน้ำที่ท่อทางดูด และทางส่งเพื่อความสะดวกในการซ่อมบำรุงปั๊ม

– การต่อท่อควรต่อให้ได้ศูนย์กลางของหน้าแปลนทางดูด – ส่ง

– ในการเริ่มใช้งานปั๊มครั้งแรกควรถอดปลั๊กอุดที่ปิดปากทางดูด และส่งของปั๊ม

– ควรต่อสายดินเพื่อความปลอดภัยในการใช้งาน

– หลีกเลี่ยงการใช้งานในบริเวณที่มีความชื้นสูง

– ใช้สำหรับสูบน้ำสะอาด และน้ำที่มีกรดเจือจางเท่านั้น

– อุณหภูมิของน้ำไม่ควรเกิน 90 องศาเซลเซียส

การบำรุงรักษา (Maintenance)

– ควรตรวจเช็คการรั่วซึมอยู่เสมอ

– ควรเปลี่ยนซีล และข้อต่อยางตามกำหนดเพื่อป้องกันความเสียหายที่จะเกิดขึ้นกับตัวปั๊ม

– หากต้องการหยุดเดินปั๊มเป็นเวลานานควรถ่ายน้ำออกจากปั๊มให้หมดเพื่อป้องกันเรือนปั๊มเกิดสนิม
