เครื่องเชื่อม รุ่น TIG200S กระแสเชื่อม 200 แอมป์
สนใจสอบถามเพิ่มเติม
รายละเอียดเพิ่มเติม
เครื่องเชื่อม รุ่น TIG200S กระแสเชื่อม 200 แอมป์ แรงดันไฟ 220 โวลต์ กำลังไฟฟ้าเข้า 6.3KVA กระแสไฟเชื่อมคงที่ สามารถเชื่อมเหล็กสแตนเลสได้ (เจสิค)

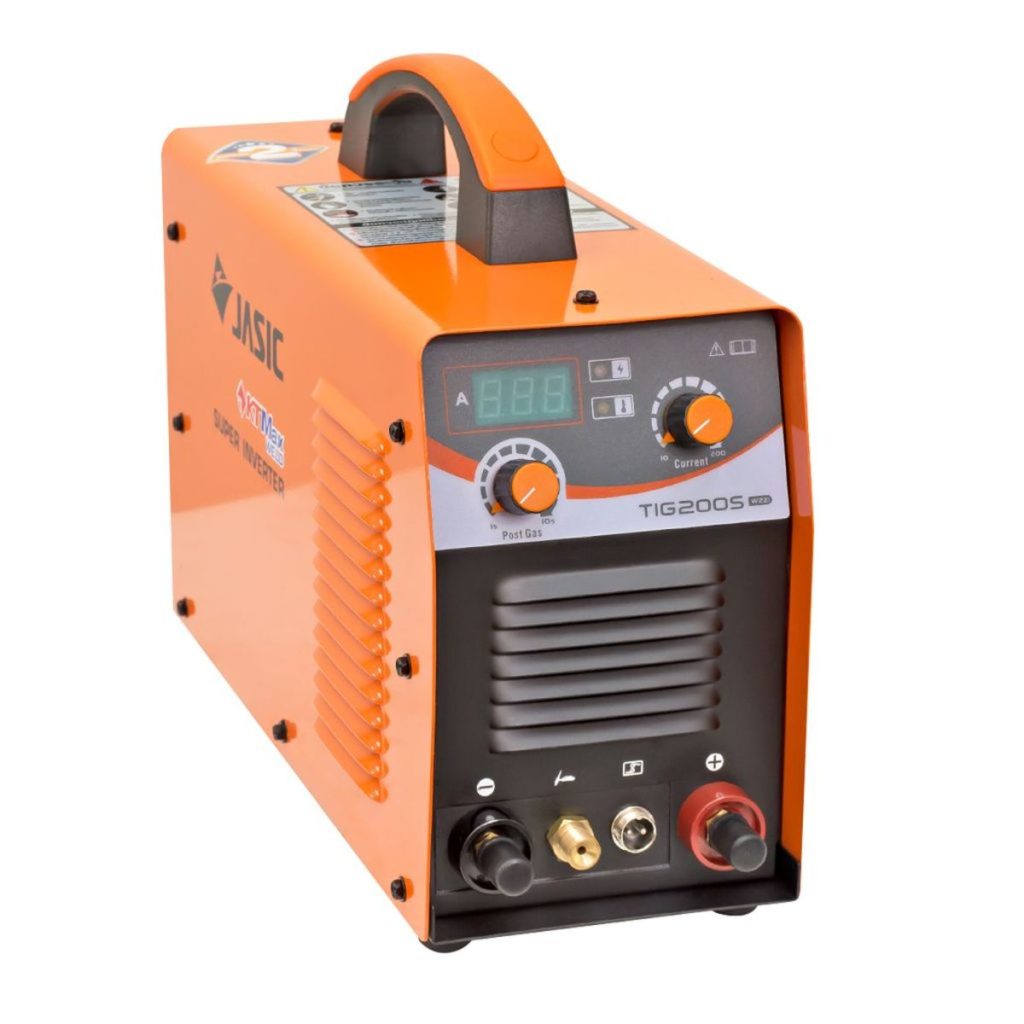

เครื่องเชื่อม JASIC รุ่น TIG200S
แรงดันไฟเข้า – 1เฟส 220V ±15% , 50/60HZ
กำลังไฟเข้า – 5.2KVA
แรงดันไฟขณะไร้ภาระ – 50V
กระแสไฟเชื่อม 200A
แรงดันไฟในการเชื่อม – 17.2V
ความสามารถในการเชื่อม – 100% = 100A / 60% = 130A
แก๊สปกป้องการเชื่อม – ก่อนเชื่อม 1-10 Sec
ประสิทธิภาพ – 85%
พาวเวอร์แฟคเตอร์ – 0.7
ระดับความเป็นฉนวน – F
น้ำหนัก – 7.15KG
ขนาดเครื่อง – 430x168x312mm
ระดับฉนวนป้องกัน – IP21S
ความหนาของชิ้นงานเชื่อม – 0.3-8.0mm
ความสูง | 291 MM |
สัมประสิทธิทางไฟฟ้า | 0.93 |
แรงดันไฟจ่ายขณะไร้ภาระ (V) | 60 V |
ประสิทธิภาพ (%) | 85 % |
แก๊สปกป้องหลังเชื่อม (S) | 0-10 S |
ระดับป้องกันสิ่งแปลกปลอม | IP23 |
โวลต์ (Voltage) | (1 PHASE)220V |
กระแสไฟเชื่อม | 200 A |
แรงดันไฟในการเชื่อม | 20.48-28.8 V |
ความยาว | 153 MM |
ความหนาของชิ้นงาน | 0.5-12 MM |
กำลังไฟฟ้าเข้า | 6.3 KVA |
ความสามารถในการทำงาน | 60 % |
สารบัญ | WELDING EQUIPMENT |
น้ำหนัก | 30 KG |
ระดับฉนวนกันความร้อน | B |
อุปกรณ์มาตรฐาน | 1.คู่มือ |
อุปกรณ์มาตรฐาน | 2.ใบรับประกัน 2 ปี |
อุปกรณ์มาตรฐาน | 3.สายกาว |
อุปกรณ์มาตรฐาน | 4.สายแก๊ส |
อุปกรณ์มาตรฐาน | 5.ชุดสายเชื่อมติ๊ก |
อุปกรณ์มาตรฐาน | 6.ลวดทังสเตน 1 เส้น |
อุปกรณ์มาตรฐาน | 7.เกจลม |
อุปกรณ์มาตรฐาน | 8.อะไหล่หัวเชื่อมติ๊ก 1 ถุง |
ความกว้าง | 371 MM |
ไฟแรงเชื่อมเนียนหมดปัญหาควันเยอะ
Description
เครื่องเชื่อม JASIC รุ่น TIG200S เป็นเครื่องเชื่อม INVERTER
เป็นระบบทิกอาร์กอน ใช้ไฟฟ้า 220 โวลต์ กระแสไฟเชื่อมคงที่
ขนาดกะทัดรัด สะดวกต่อการเคลื่อนย้าย เชื่อมได้ทั้ง DC
ให้แนวเชื่อมที่สะอาด และการหลอมละลายลึกที่สมบูรณ์
เชื่อมโลหะได้หลายชนิด ความร้อนสะสมในชิ้นงานต่ำกว่ากระบวน
การเชื่อมอาร์คแบบอื่น ประหยัดกระแสไฟฟ้า ต้นทุนต่ำ คุณภาพสูง
ทำให้แนวเชื่อมมีความเรียบ สวยงาม นิยมใช้ในการเชื่อมชิ้นงานที่
บาง มีควันน้อย ใช้ร่วมกับ ARGON ไม่เป็นอันตรายต่อผู้ใช้งาน
สามารถเชื่อมทั้งเหล็ก สแตนเลส ทองเหลือง ไทเทเนียม
เป็นต้น สุดยอดนวัตกรรมเครื่องเชื่อมที่ใครๆต่างตามหารีบมาเป็นเจ้า
ของกันเร็วๆนะ ช้า หมด อดใช้ของดี
จุดเด่น

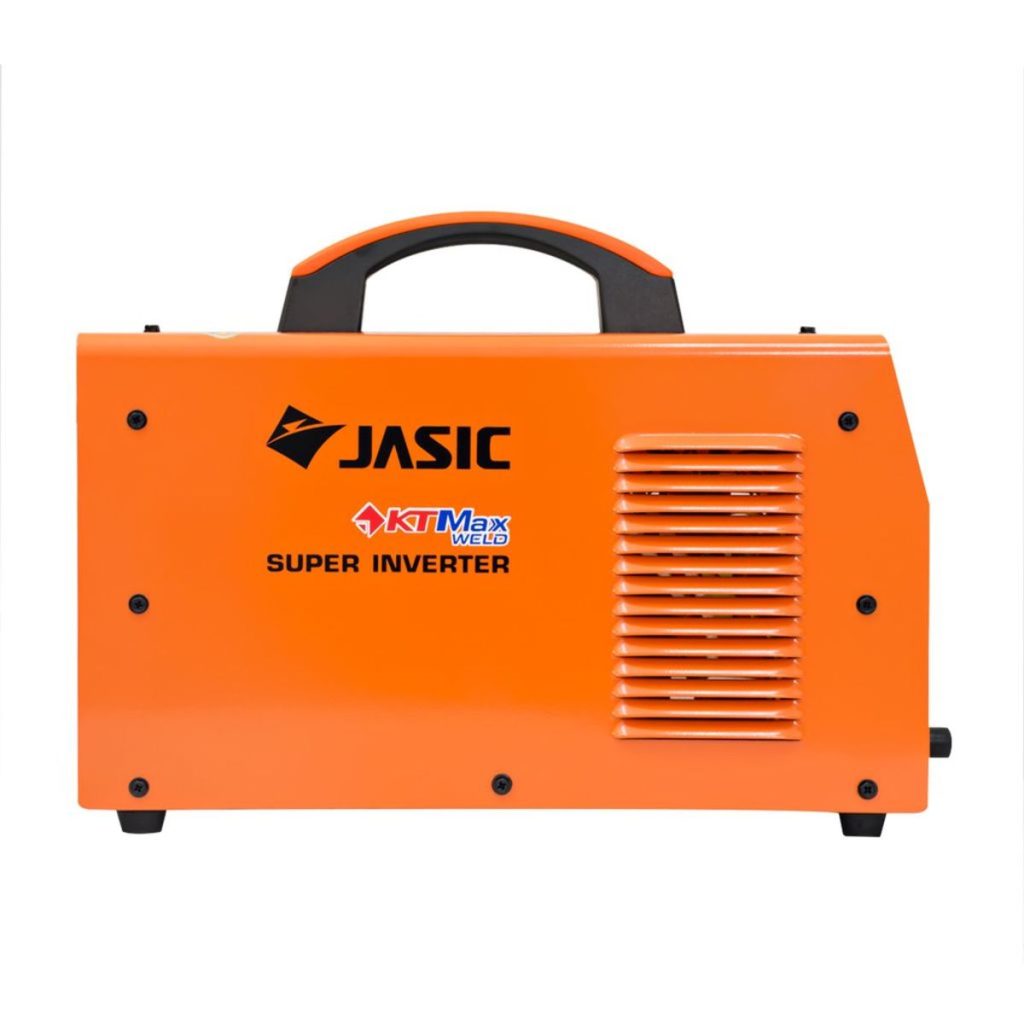

– เครื่องเชื่อม JASIC รุ่น TIG200S เป็นระบบใหม่ ตัวเครื่องถูกออก
แบบดีไซน์มาใหม่มีช่องระบายลมความร้อนที่ใหญ่ขึ้น และมากขึ้น
สายเชื่อม TIG รหัส J072-10003873
ภาพรวม (Product Overview)
เครื่องเชื่อม JASIC รุ่น TIG200S เป็นเครื่องเชื่อม INVERTER เป็นระบบทิกอาร์กอน ใช้ไฟฟ้า 220 โวลต์ กระแสไฟเชื่อมคงที่ ขนาดกะทัดรัด สดวกต่อการเคลื่อนย้าย เชื่อมได้ทั้งแบบ AC และ DC ให้แนวเชื่อมที่สะอาด และการหลอมละลายลึกที่สมบูรณ์ เชื่อมโลหะได้หลายชนิด ความร้อนสะสมในชิ้นงานต่ำกว่ากระบวนการเชื่อมอาร์คแบบอื่น ประหยัดกระแสไฟฟ้า ต้นทุนต่ำ คุณภาพสูง ทำให้แนวเชื่อมมีความเรียบ สวยงาม นิยมใช้ในการเชื่อมชิ้นงานที่บาง มีควันน้อย ใช้ร่วมกับ ARGON ไม่เป็นอันตรายต่อผู้ใช้งาน สามารถเชื่อมทั้งเหล็ก สแตนเลส ทองเหลือง ไทเทเนียม เป็นต้น
จุดเด่น (Features)
– เครื่องเชื่อม JASIC รุ่น TIG200S เป็นระบบใหม่ ตัวเครื่องถูกออกแบบดีไซน์มาใหม่มีช่องระบายลมความร้อนที่ใหญ่ขึ้น และมากขึ้น
– มีระบบฟังก์ชัน GAS PRE-FLOW ในการปล่อยก๊าซให้ไหลออกมาปกคลุมชิ้นงานก่อนทำการเชื่อม
บรรจุภัณฑ์ (Packaging)
เครื่องเชื่อม JASIC รุ่น TIG200S บรรจุในกล่องกระดาษแข็งอย่างดี ตัวเครื่องหุ้มด้วยพลาสติกรวมทั้งสายเชื่อมทิก สายดินและอุปกรณ์ต่างๆ มีโฟมรองทั้งด้านหน้าและด้านหลังเพื่อกันกระแทก
อุปกรณ์ทั้งหมดในกล่อง (Products And Accessories)
1. เครื่องเชื่อม JASIC รุ่น TIG200S
2. สายเชื่อมทิก รุ่น SR-26 3 เมตร
3. สายกราว 300A 10 มิลลิเมตร2 x 5 เมตร
4. เกจ์วัดแรงด้วยอาร์กอน และอุปกรณ์วัสดุสิ้นเปลืองต่างๆ
5. ใบรับประกัน และคู่มือการใช้งาน
การใช้งาน (Applications)
เครื่องเชื่อม JASIC รุ่น TIG200S เป็นเครื่องเชื่อมทิกระบบเดียว เหมาะสำหรับงานเชื่อมโลหะ ประเภทเหล็ก สแตนเลส สามารถเชื่อมทิกต่อโลหะที่มีความหนาแตกต่างกันได้ ไม่มีสะเก็ดเชื่อม (SPATTER) เกิดขึ้นที่บริเวณแนวเชื่อม เริ่มต้นการอาร์คง่าย กระแสไฟเชื่อมคงที่สม่ำเสมอ ไม่มีสัญญาณรบกวนขณะทำการเชื่อม ประหยัดเวลา และประหยัดไฟ มีระบบรักษาแรงดันไฟฟ้า ภายในเครื่องให้คงที่ สม่ำเสมอ เหมาะสำหรับงานเชื่อม เหล็ก สแตนเลส ทุกประเภท เช่น งานเฟอร์นิเจอร์ งานรั้ว-ราวบันได งานคัตติ้งเครื่องจักร งานโครงสร้าง เป็นต้น
วิธีการใช้งาน (How to use)
– ประกอบหัวเชื่อม TIG และลวดเชื่อมทังสเตนตามรูปภาพ

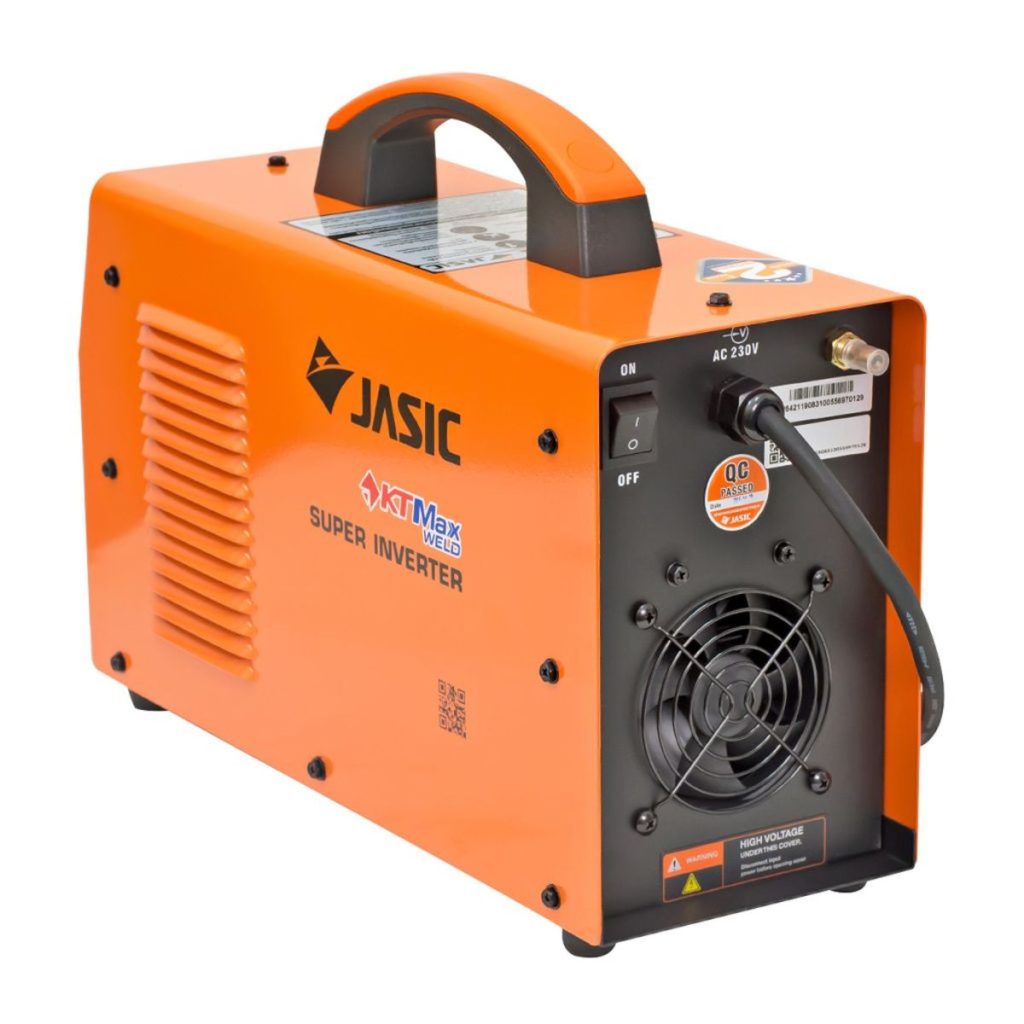

– หลังจากที่เราต่อสายเชื่อมกับสายกราวเรียบร้อยแล้วให้เสียบปลั๊กไฟสังเกตว่าสวิทซ์ไฟหน้าตู้ ON/OFF สีแดงจะติดอยู่พัดลมระบายความร้อนด้านหลังจะหมุน

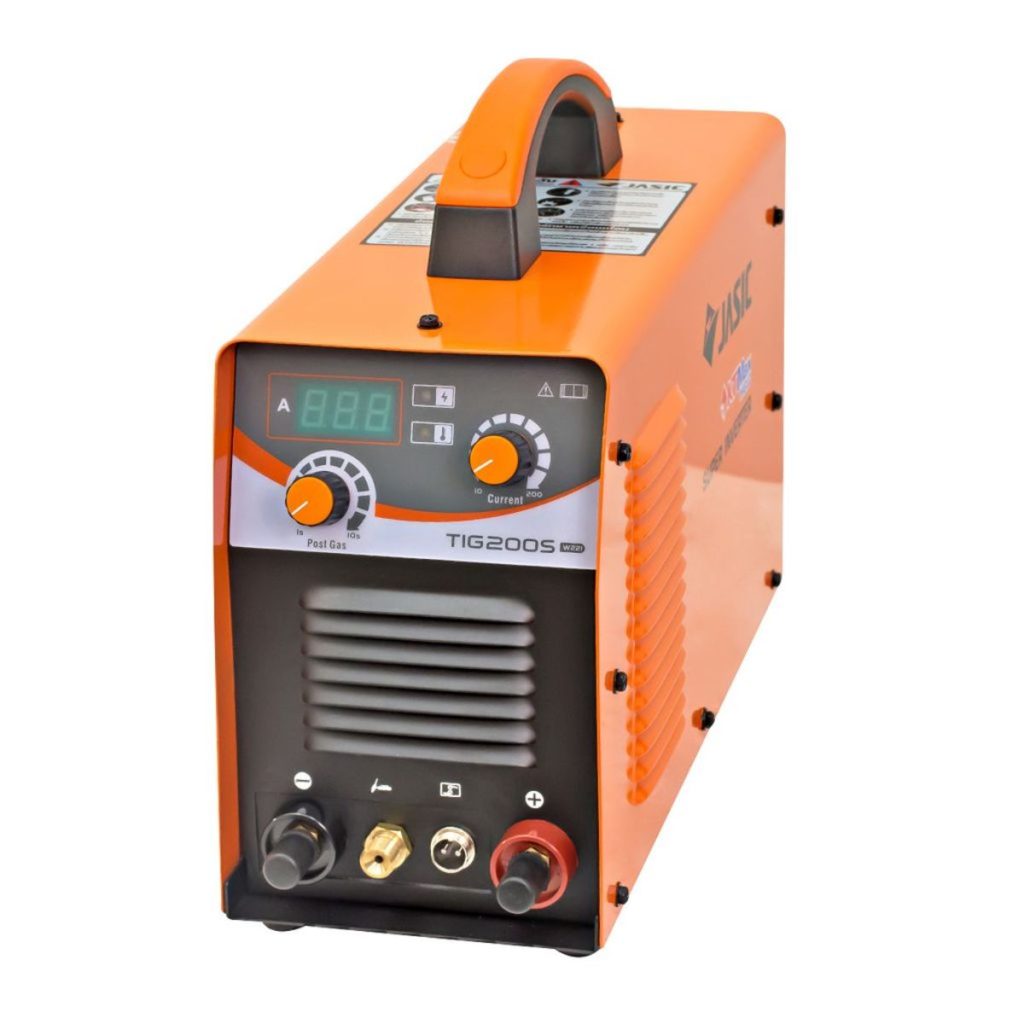

– เครื่องเชื่อม JASIC รุ่น TIG200S มีสายไฟเป็นแบบปลั๊กเสียบ ที่มาพร้อมกับตัวเครื่อง ด้านหน้ามี VOLUME 2 ตัวด้วยกัน VOLUME ตัวแรกทำหน้าที่ในการปล่อยก๊าซออกมาคลุมชิ้นงานก่อน VOLUME ตัวที่สองทำหนี้ท่ตั้งกระแสไฟ หรือปรับกระแสไฟในการเชื่อมหลังจากนั้นให้นำสายกราวไปคีบที่ชิ้นงาน จับหัวเชื่อมทิกทำมุมเอียง 45 องศา โดยใช้ ปลอกนอสเชิลเป็นตัวประกอบในการทำมุมขณะที่จะเชื่อม
ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)
– ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ป้องกัน เช่นแว่นตากันสะเก็ด ถุงมือหนัง
– ตรวจสอบข้อต่อสายทุกครั้งก่อนที่จะทำการเชื่อม รวมถึงปลั๊กไฟ และปลั๊กพ่วง
– ตรวจเช็คพัดลมระบายความร้อนในตัว ต้องอยู่ในสภาพพร้อมใช้งาน
– ไม่ควรใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรืออุปกรณ์บรรจุวัตถุไวไฟ
– ขณะใช้งานต้องต่อสายดินทุกครั้งในการใช้งาน
– การเชื่อมที่ใช้กระแสไฟสูงมาก สายไฟที่ใช้ต้องเน้นชนิดที่ทนกระแสสูงสุดในการใช้งานได้
การบำรุงรักษา (Maintenance)
– ตรวจสอบกำลังไฟขาเข้าให้ถูกต้อง ตามความต้องการของเครื่องตัวนั้นๆ
– หลังจากหยุดการใช้เครื่องแล้ว ควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 – 15 นาที โดยเปิดเครื่องค้างไว้ เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน
– ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 – 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลกทรอนิกส์ เกิดความเสียหายได้ถ้ามีการสะสมมากๆ จะส่งผลให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร
