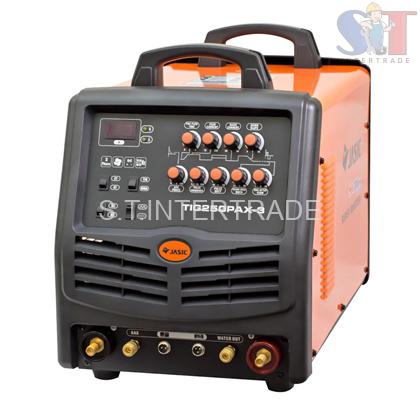

TIG250-PAX1 เครื่องเชื่อม 1PH AC/DC



เชื่อมอลูมิเนียม ต้องใช้คู่กับ WATER COOL W300B เท่านั้น เครื่องเชื่อม TIG และ TIG/MMA พร้อมระบบ HF Arc-Starting
เครื่องเชื่อมระบบทิก (TIG) Inverter กระแสไฟเชื่อมคงที่ น้ำหนักเบา เคลื่อนย้ายง่าย ประหยัดกระแสไฟฟ้า ต้นทุนต่ำ คุณภาพสูงทำให้แนวเชื่อมมีความเรียบและสวย นิยมใช้ในการเชื่อมชิ้นงานที่บาง มีควันน้อยไม่เป็นอันตรายต่อผู้ใช้ สามารถเชื่อมทั้งเหล็ก , แสตนเลส , ทองแดง , ไททาเนี่ยม ฯลฯ KT Max TIG HF (High frequency) มีประสิทธิภาพสูง อาร์คติดง่าย และประหยัด แก๊สอาร์กอน ใช้กับลวดเชื่อมได้หลากหลาย

รายละเอียด

• แรงดันไฟเข้า : 1 เฟส 220V +/-15%, 50/60Hz
• กำลังไฟเข้า : 6.3KVA
• แรงดันไฟขณะไร้ภาระ : 60V
• กระแสไฟเชื่อม : 10-220A
• แรงดันไฟในการเชื่อม : 10.4-20V
• ความสามารถในการทำงาน (25C) : 60%
• แก๊สปกป้องการเชื่อม : ก่อนเชื่อม 1s / หลังเชื่อม 0-10s
• หน่วงเวลาหลังเชื่อม : 0-10s
• ประสิทธิภาพ : 85%
• ระดับความเป็นฉนวน : B
• พาวเวอร์แฟคเตอร์ : 0.7
• ความหนาชิ้นงาน : 0.5-12mm
• ระดับฉนวนป้องกัน : IP23
• น้ำหนัก : 30Kg
• ขนาดเครื่อง : 493x365x355mm

ภาพรวม (Product Overview)

เครื่องเชื่อม JASIC รุ่น TIG250-PAX1 เป็นเครื่องเชื่อม INVERTER เป็นระบบทิกอาร์กอน ใช้งานไฟบ้านปกติ 220 โวลต์ กระแสไฟเชื่อมคงที่ น้ำหนักเบา เคลื่อนย้ายง่าย เพราะใช้วงจรอิเล็คทรอนิคส์ในการควบคุมปริมาณกระแส เชื่อมได้ทั้งแบบ AC และ DC ให้แนวเชื่อมที่สะอาด และการหลอมละลายลึกที่สมบูรณ์ เชื่อมโลหะได้หลายชนิด ความร้อนสะสมในชิ้นงานต่ำกว่ากระบวนการเชื่อมอาร์คแบบอื่น ประหยัดกระแสไฟฟ้า ต้นทุนต่ำ คุณภาพสูง ใช้ร่วมกับ ARGON ทำให้แนวเชื่อมมีความเรียบ สวยงาม นิยมใช้ในการเชื่อมชิ้นงานที่บาง มีควันน้อย ไม่เป็นอันตรายต่อผู้ใช้งาน สามารถเชื่อมทั้งเหล็ก อลูมิเนียม สแตนเลส ทองเหลือง ไทเทเนียม เป็นต้น

จุดเด่น (Features)

– สามารถเชื่อมโลหะนอกกลุ่มเหล็กมีระบบการเชื่อมแบบ AC/DC ในตัวเครื่องเดียวกัน

– มีระบบการเชื่อมด้วยไฟฟ้า (MMA)

– เพิ่มเทคโนโลยีที่ทันสมัยโดยนำกระแสความถี่สูงมาใช้ร่วมกับกระแสไฟเชื่อม ทำให้แนวเชื่อมที่ออกมาสวยงามขึ้น

บรรจุภัณฑ์ (Packaging)

เครื่องเชื่อม JASIC รุ่น TIG250-PAX1 บรรจุในกล่องกระดาษแข็งอย่างดี ตัวเครื่องหุ้มด้วยพลาสติกรวมทั้งสายเชื่อม สายดินและอุปกรณ์ต่างๆ มีโฟมรองทั้งด้านหน้า และด้านหลังเพื่อกันกระแทก

อุปกรณ์ทั้งหมดในกล่อง (Products And Accessories)

1. เครื่องเชื่อม JASIC รุ่น TIG250-PAX1

2. สายเชื่อมทิก รุ่น WP-18 7 เมตร

3. สายลวดเชื่อม 300A 25 มิลลิเมตร2 x 7 เมตร

4. สายกราว 300A 25 มิลลิเมตร2 x 5 เมตร

5. เกจ์วัดแรงด้วยอาร์กอน และอุปกรณ์วัสดุสิ้นเปลืองต่างๆ

6. ใบรับประกันสินค้า และคู่มือการใช้งาน

การใช้งาน (Applications)

เครื่องเชื่อม JASIC รุ่น TIG250-PAX1 เหมาะสำหรับงานเชื่อมโลหะ ประเภทเหล็ก สแตนเลส สามารถเชื่อมทิกต่อโลหะที่มีความหนาแตกต่างกันได้ ไม่มีสะเก็ดเชื่อม (SPATTER) เกิดขึ้นที่บริเวณแนวเชื่อม เริ่มต้นการอาร์คง่าย กระแสไฟเชื่อมคงที่สม่ำเสมอ ประหยัดเวลา และประหยัดไฟ มีระบบรักษาแรงดันไฟฟ้า ภายในเครื่องให้คงที่ สม่ำเสมอ เหมาะสำหรับงานเชื่อม เหล็ก สแตนเลส ทุกประเภท เช่น งานเฟอร์นิเจอร์ งานรั้ว ราวบันได งานคัตติ้งเครื่องจักร งานโครงสร้าง เป็นต้น

วิธีการใช้งาน (How to use)

– ประกอบหัวเชื่อม TIG และลวดเชื่อมทังสเตนตามรูปภาพ

– ด้านหน้าของตัวเครื่องจะมีสัญลักษณ์ต่างๆ ประกอบไปด้วยฟังก์ชันต่างๆ เช่น ฟังก์ชันในการปล่อยก๊าซก่อน และหลังการเชื่อม มีระบบความถี่ที่ทำให้แนวเชื่อมออกมาสวยงาม เพิ่มระบบกระแสไฟฟ้า AC ที่สามารถเชื่อมโลหะนอกกลุ่มเหล็กได้

– หลังจากที่เราต่อสายเชื่อมกับสายกราวเรียบร้อยแล้วให้เสียบปลั๊กไฟสังเกตว่าสวิทซ์ไฟหน้าตู้ ON/OFF สีแดงจะติดอยู่พัดลมระบายความร้อนด้านหลังจะหมุน

– ให้นำสายเชื่อม TIG ต่อเข้าไปด้านล่างของตัวเครื่องที่มีสัญลักษณ์บอกอยู่ สายกราวนำเข้าที่ขั้วสีแดงหลังจากนั้นให้นำสายกราวไปคีบที่ชิ้นงาน จับหัวเชื่อมทิกทำมุมเอียง 45 องศา โดยใช้ ปลอกนอสเชิลเป็นตัวประกอบในการทำมุมขณะที่จะเชื่อม

ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)

– ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ป้องกัน เช่นแว่นตากันสะเก็ด ถุงมือหนัง

– ตรวจสอบข้อต่อสายทุกครั้งก่อนที่จะทำการเชื่อม รวมถึงปลั๊กไฟ และปลั๊กพ่วง

– ตรวจเช็คพัดลมระบายความร้อนในตัว ต้องอยู่ในสภาพพร้อมใช้งาน

– ไม่ควรใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรืออุปกรณ์บรรจุวัตถุไวไฟ

– ขณะใช้งานต้องต่อสายดินทุกครั้งในการใช้งาน

– การเชื่อมที่ใช้กระแสไฟสูงมาก สายไฟที่ใช้ต้องเน้นชนิดที่ทนกระแสสูงสุดในการใช้งานได้

การบำรุงรักษา (Maintenance)

– ตรวจสอบกำลังไฟขาเข้าให้ถูกต้อง ตามความต้องการของเครื่องตัวนั้นๆ

– หลังจากหยุดการใช้เครื่องแล้ว ควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 – 15 นาที โดยเปิดเครื่องค้างไว้ เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน

– ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 – 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลกทรอนิกส์ เกิดความเสียหายได้ถ้ามีการสะสมมากๆ จะส่งผลให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร
